2.1 产品概述

ETP48200-C5E2是嵌入式电源系统，给–48V DC系列的通信设备供电，最大输出电流 为200A。

2.2 系统特点

●     电压范围宽85V AC～300V AC

●     完善的电池管理功能

●     网络化设计，提供一路FE接口、一路RS485/RS232接口、一路CAN接口

●     支持SNMP、 HTTPS等多种协议，可与华为NetEco网管或第三方网管通信，组网 灵活，可实现远程监控，无人值守

●     支持软件远程升级

●     支持LCD界面显示、按键操作

●     支持WEB界面操作

●    支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙 语、俄语、德语、土耳其语等

●    支持整流模块、监控模块热插拔

●    整流模块功率因数值达0.99

2.3 系统配置

表 2-1 系统配置

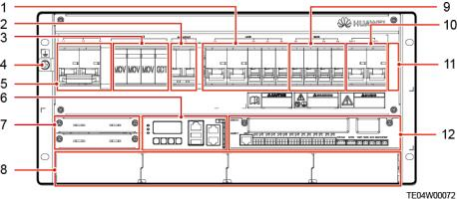

图 3-1 外观

（ 1 ）LLVD空开                          （2）交流输出空开和端子          （3）交流防雷器

（4）接地螺丝                          （5）交流输入空开和端子          （6）SMU02C

（ 7 ）通信扩展模块安装空间      （8）整流模块安装空间              （9）BLVD空开

（ 10）电池空开                         （ 11 ）调测开关（盖板后）       （ 12）用户接口模块UIM03F1

C口 说明

插框出厂时，RTN+母排已与插框PE短接。

表 3-1 配电规格

3.2 整流模块

整流模块是将输入的交流电转换成稳定的直流电。

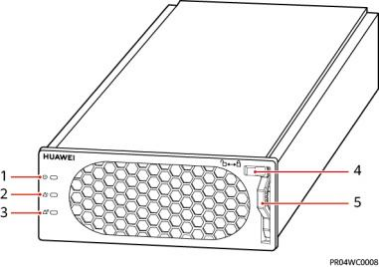

图 3-2 外观

（ 1 ）电源指示灯                       （2）告警指示灯                        （3）故障指示灯

（4）拨销                                 （5）把手

表 3-2 指示灯说明

3.3 监控模块 SMU02C

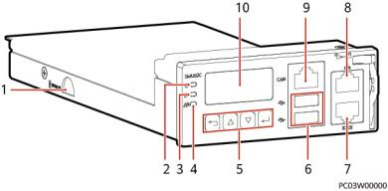

图 3-3 SMU02C 外观

（ 1 ）SD卡槽                             （2）运行指示灯                       （3）次要告警指示灯

（4）重要告警指示灯                （5）按键                                 （6）USB接口（该端口支持安 全保护机制）

（ 7 ）通信口RS485/RS232              （8）通信口FE                                       （9）通信口CAN

（ 10）液晶显示屏

指示灯

表 3-3 指示灯说明
