华为监控单元 SMU06C1 华为模块

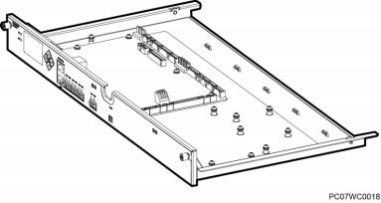

图3-5 SMU06C1 外观
面板
SMU06C1 面板如图 3-6所示。

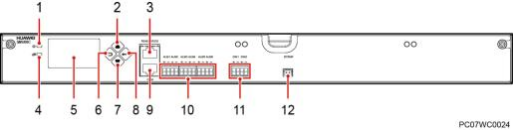

图3-6 SMU06C1 面板
（1）运行指示灯 （2）按键“上” （3）RS485/RS232 接口
（4）告警指示灯 （5）液晶显示屏（LCD） （6）按键“返回”
（7）按键“下” （8）按键“确认” （9）COM 接口
（10）干接点输出接口 （11）干接点输入出接口 （12）电池温度传感器接口
