2.1 产品概述

ETP48200-C5B7 、ETP48200-C5B8 是盒式电源系统，给-48V DC 系列的通信设备供  电。ETP48200-C5B7 最大输出电流为 180A，ETP48200-C5B8 最大输出电流为 120A。

2.2 系统特点

l  电压范围宽 160VAC～280VAC

l  完善的电池管理功能

l  网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口

l  支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守

l  支持 LCD 界面显示、按键操作

l  支持整流模块热插拔

l  整流模块功率因数值达 0.99

2.3 工作原理

电源系统工作原理示意图如图 2-1所示，交流电通过交流配电单元进入整流模块，整 流模块将交流电转成-48V 直流电，由直流配电单元给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电  流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后， 整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常， 及时上报告警信号。

ETP48200-C5B7 、ETP48200-C5B8 的外观介绍如图 3-1所示。

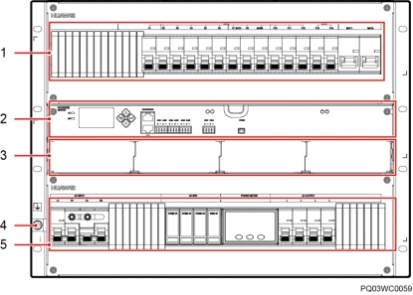

图3-1 ETP48200-C5B7、ETP48200-C5B8 外观介绍

（1）直流配电单元      （2）SMU06C1                    （3）整流模块安装空间

（4）接地螺丝          （5）交流配电单元

L口说明

插框出厂时，RTN+母排已默认与插框 PE 短接。

ETP48200-C5B7, ETP48200-C5B8  嵌入式电源

用户手册                                                                             3  部件介绍

3.2 配电单元

ETP48200-C5B7 、ETP48200-C5B8 直流配电单元如图 3-2所示，交流配电单元如图 3-3 所示，配电规格如表 3-1所示。

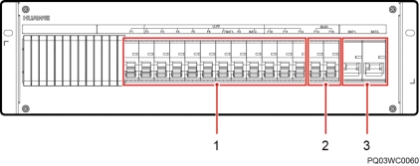

图3-2  直流配电单元

（1）LLVD 空开           （2）BLVD 空开           （3）电池空开

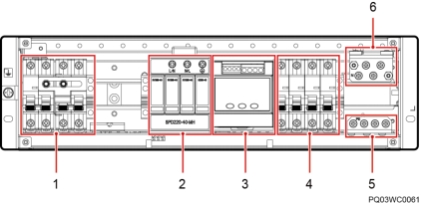

图3-3  交流配电单元（无盖板）

（1）交流输入空开           （2）交流防雷器          （3）智能电表

（4）交流输出空开           （5）PE 排               （6）N 接线排
