 产品概述

ETP23006-C3A1是一款新型交流、直流嵌入式电源，基于一体化、全场景的电源平

台，采用模块化硬件设计。ETP23006-C3A1的最大直流功率12kW，最大交流功率

6kVA，高度3U，支持19英寸机架安装，支持SNMP和IP等多种组网方式，易于集成和 安装。

2.2 外观介绍

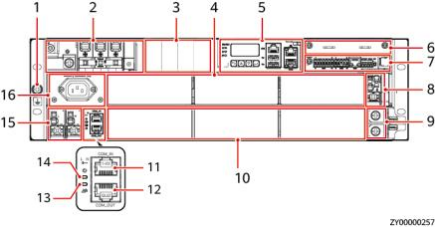

图 2-1 内部结构（正面）

（ 1 ）接地螺丝                          （2）交流输入模块                    （3）直流输出空开安装空间

（4）整流模块 /S4875G1/             （5）监控模块SMU02C                   （6）通信扩展模块/油机扩展模 M48500N1/M48500N2/                                                                                            块安装空间

iDCDU100D1

（ 7 ）用户接口模块UIM05B1        （8）直流输出空开                   （9）电池输入螺丝

（10）逆变模块/S4875G1/            （ 11 ）COM_IN接口（预留）     （ 12）COM_OUT接口（预留） M48500N1/M48500N2/

iDCDU100D1

（ 13）故障指示灯                      （ 14）电源指示灯                      （ 15）交流输出空开

（ 16）维护插座（220V AC交流 输出）
