详细说明

华为智能直流配电模块 iDCDU100D1华为模块

: ~~暂无价格~~

产品说明

华为智能直流配电模块 iDCDU100D1华为模块

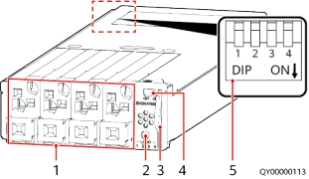

图 3-25 外观

（ 1 ）直流输出空开（2）运行指示灯（3）把手

（4）拨销（5）模块地址拨码开关

C口说明

当电源系统配置多个iDCDU100D1时，需拨码设置iDCDU100D1地址，确保每个iDCDU100D1 的地址唯一。

表 3-35 拨码定义

模块地址	pin1	pin2	pin3	pin4
1	OFF	OFF	OFF	OFF
2	OFF	OFF	OFF	ON
3	OFF	OFF	ON	OFF
4	OFF	OFF	ON	ON
5	OFF	ON	OFF	OFF
6	OFF	ON	OFF	ON
7	OFF	ON	ON	OFF
8	OFF	ON	ON	ON
9	ON	OFF	OFF	OFF
10	ON	OFF	OFF	ON
11	ON	OFF	ON	OFF
12	ON	OFF	ON	ON
13	ON	ON	OFF	OFF
14	ON	ON	OFF	ON
15	ON	ON	ON	OFF
16	ON	ON	ON	ON

表 3-36 指示灯说明

颜色	状态	说明
绿色	常亮	有直流输入，正常工作，且和上位机通信正常。
	常灭	无直流输入或模块故障。
	0.5Hz闪烁	正常工作且上位机正在控制。
	4Hz闪烁	正常工作且处于加载状态或者和上位机通信失败。
红色	常灭	无告警。
红色	常亮	有告警（除“单板温度高告警” 以外所有的告警都亮红灯， “单板温度高告警”上报监控）。
