华为 B 型直流配电框华为嵌入式电源
外观
B型直流配电框外观如图6-14和图6-15所示。

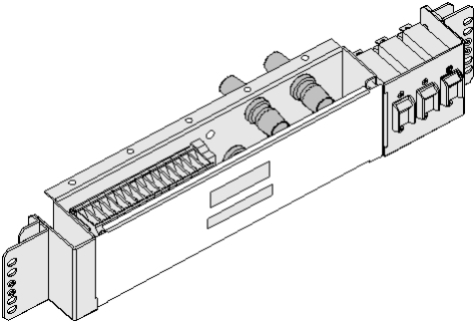

图 6-14 B 型直流配电框外观（带盖板）

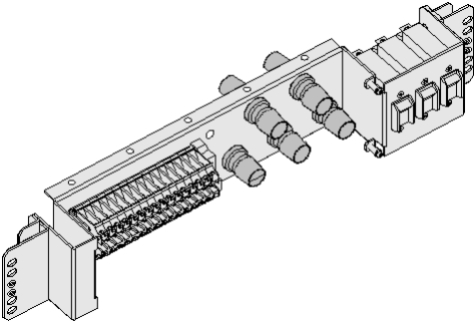

图 6-15 B 型直流配电框外观（不带盖板）
功能
B型直流配电框配电功能如下：
● 提供2路-48V/-60V电源输入
● 提供8路-48V/-60V电源输出
供电原理
B型直流配电框的供电原理如图6-16所示。

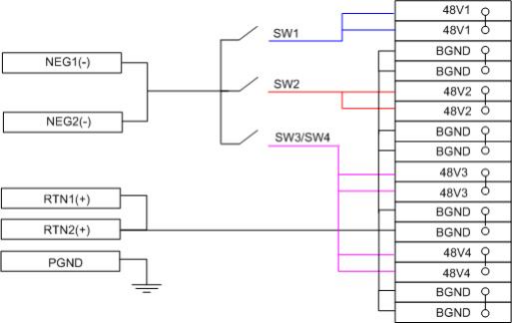

图 6-16 B 型直流配电框供电原理
