华为ETP4830-A1 华为嵌入式电源
交直流配电插框
介绍交直流配电插框的外观、特性。 交直流配电插框如图 2-1所示。
图2-1 交直流配电插框
特性
l 前进线,前出线。
l 具有易维护和操作特性。
l 支持带部件运输,方便搬运。
2.2 整流模块
外观
整流模块将输入的 AC 转换成稳定的-48V DC。
图2-2 整流模块外观如图 2-2所示。
面板说明
整流模块面板包含电源指示灯、告警指示灯和故障指示灯。 整流模块面板如图 2-3所示。指示灯说明如表 2-1所示。

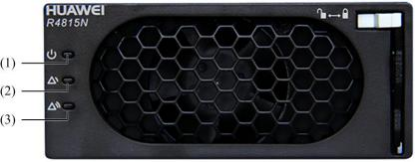

图2-3 面板示意图
(1) 电源指示灯 (2) 告警指示灯 (3) 故障指示灯
