华为ESM-48100U5华为锂电池
产品说明
华为ESM-48100U5华为锂电池 产品概述 锂电池是由锂离子电池组成的储能单元，具备优异的充放电特性、更长的服务寿命， 更小的自放电损失。 锂电池由电芯、储能管理单元（ ESMU ）、功率及信号端子、结构件等组成，锂电池可 作为独立的48V单元，支持新旧电池混用、可匹配第三方电源应用。 表 2-1 电池标称电压和容量
特点 ● 并联扩功率特性： N组并联支持最大功率P≤24kW，具体计算参考3.1 并联应用。 ● B类直通风应用：温湿度不受控的房间内或一般的室外环境（包括只有简单遮蔽 （如遮阳棚）、湿度偶然会达到100%的情况）。 ● 支持第三方电源：锂电池自管理，支持匹配第三方电源应用。 ● EMC： – CE： EN55032， CLASS A – RE： EN55032， CLASS B 功能 ● 状态监测：支持对电芯的电压、温度以及整组的电压、电流检测。 ● 告警管理：支持过压、欠压、过流、高低温等异常告警。 ● 异常保护：支持过压、欠压、过流、短路、高低温、电芯故障、硬件故障等异常 保护。 ● 信息上报：提供北向CAN/RS485接口，通过CAN/RS485接口上传告警和状态数 据。
● 并联使用：支持多组锂电池并联，CAN通信最大支持32组， RS485通信最大支持 16组。 ● 均衡功能：支持电芯实时均衡功能。 ● 电子标签：支持身份识别。 ● 防盗功能：配合华为特定的电源系统可支持防盗。 ● 强制下电功能：断开PWR外部电源，长按MANUAL ON/OFF按钮5秒，电池模块 能强制下电。 ● 维护模式：用于锂电池更换。长按MANUAL ON/OFF按钮15秒，进入维护模式确 保锂电池更换操作安全可靠。 ● 激活功能：支持三种激活方式，PWR激活、功率口激活、 MANUAL ON/OFF激 活。 外观

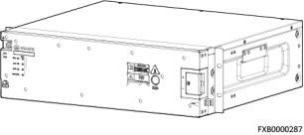

图 2-2 锂电池外观

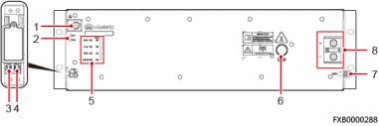

图 2-3 面板与接口
表 2-2 面板接口定义表
|
