华为ESM-48100U2 华为锂电池

暂无价格
产品说明

华为ESM-48100U2 华为锂电池

产品概述

锂电池是由锂离子电池组成的储能单元,具备优异的充放电特性、更长的服务寿命, 更小的自放电损失。

锂电池由电芯包、电池管理系统( BMS)、功率及信号端子、结构件等组成,锂电池 可作为独立的48V单元,支持新旧电池混用、可匹配第三方电源应用。

2-1 电池标称电压和容量



型号

标称电压

额定容量

ESM-48100U2

48V

100Ah





特点

●    并联扩功率特性: N组并联支持最大功率P≤24kW,具体计算参考3.1 并联应用

●     B类直通风应用:温湿度不受控的房间内或一般的室外环境(包括只有简单遮蔽 (如遮阳棚)、湿度偶然会达到100%的情况)。

    支持第三方电源:锂电池自管理,支持匹配第三方电源应用。

     EMC:

     CE: EN55032, CLASS A

     RE: EN55032, CLASS B

功能

●    状态监测:支持对电芯的电压、温度以及整组的电压、电流检测。

    告警管理:支持过压、欠压、过流、高低温等异常告警。

●    异常保护:支持过压、欠压、过流、短路、高低温、电芯故障、硬件故障等异常 保护。

●     信息上报:提供北向CAN/RS485接口,通过CAN/RS485接口上传告警和状态数 据。


●    并联使用:支持多组锂电池并联,CAN通信最大支持32组, RS485通信最大支持 16组。

    均衡功能:支持电芯实时均衡功能。

●     电子标签:支持身份识别。

●     防盗功能:配合华为特定的电源系统可支持防盗。

●     强制下电功能:断开PWR外部电源,长按MANUAL ON/OFF按钮5秒,电池模块 能强制下电。

●    维护模式:用于锂电池更换。长按MANUAL ON/OFF按钮15秒,进入维护模式确 保锂电池更换操作安全可靠。

●     激活功能:支持三种激活方式,PWR激活、功率口激活、 MANUAL ON/OFF激 活。

2.2.1 外观

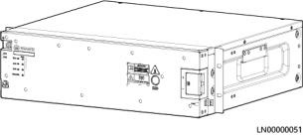

2-1 锂电池外观





2.2.2 面板与接口

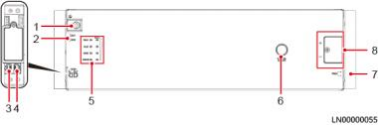

2-2 面板与接口




2-2 面板接口定义表



序号

丝印

名称

1

GND

保护接地

2

DO1

干接点输出接口

DO2

3

COM_ IN

通信接口

4

COM_ OUT

通信接口

5

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

6

MANUAL ON/OFF

手动上下电按钮

7

PWR

PWR激活口

8

+

正极端子

-

负极端子





2-3 通信接口引脚定义



图例

RJ45引脚

信号

含义

描述



1

RS485 T+

RS485发送正

  4线RS485通 信,满足

Modbus协议。

  支持的通信波 特率为

9600bit/s。

2

RS485 T-

RS485发送负

3

NC

空引脚

4

RS485 R+

RS485接收正

5

RS485 R-

RS485接收负


6

NC

空引脚

-

7

CANH

CAN通信正

  满足CAN协 议。

  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负
