华为ESM-48100A8 华为锂电池

产品说明

华为ESM-48100A8 华为锂电池

● 并联扩功率特性： N组并联支持最大功率P≤24kW，具体计算参考3.1 并联应用。

● B类直通风应用：温湿度不受控的房间内或一般的室外环境（包括只有简单遮蔽（如遮阳棚）、湿度偶然会达到100%的情况）。

● 支持第三方电源：锂电池自管理，支持匹配第三方电源应用。

● 耐低温特性：在锂电池周围环境温度为–20℃的情况下，支持0.1C充电；在锂电池周围环境温度为–30℃的情况下，支持0.5C放电；在锂电池周围环境温度为–40℃ 的情况下，支持0.3C放电。

● EMC：

– CE： EN55032/CISPR32 ，CLASS A

– RE： EN55032/CISPR32 ，CLASS B

功能

● 状态监测：支持对电芯的电压、温度以及整组的电压、电流检测。

● 告警管理：支持过压、欠压、过流、高低温等异常告警。

2.3.1 外观

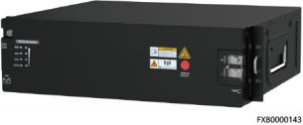

图 2-2 ESM 外观

2.3.2 面板与接口

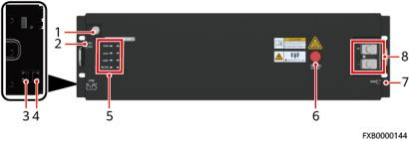

图 2-3 ESM 的面板与接口

表 2-2 面板接口定义表

序号	丝印	名称	描述
1	GND	保护接地	M6螺丝
2	DO1	ESM干接点输出	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
2	DO2	ESM干接点输出	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
3	COM_ IN	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
4	COM_ OUT	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
5	RUN	运行指示灯	示意图参考图2-4。详细功能及作用参考表2-5。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯
	SOC	容量状态指示灯
6	MANUAL ON/OFF	手动上下电按钮	手动上下电、维护，属于接触式按钮，具体功能参考2.4 激活与开机。
7	PWR	ESMU外部供电接口	PWR端子外接43.2V~58V的电压可激活 ESM，具体功能参考2.4 激活与开机。

序号	丝印	名称	描述
8	+	ESM正极端子	ESM的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议25mm2。
