华为UPS2000-H-10kVA(48V 锂电）华为UPS电源

华为UPS2000-H-10kVA(48V 锂电）华为UPS电源

本文档主要涉及以下产品型号：

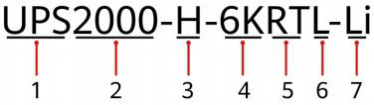

图 2-1 UPS 型号标识

表 2-1 UPS 型号说明

表 2-2 UPS 典型配置

2.2 产品介绍

UPS2000-H系统可以单独组成不间断最小供电系统（需配合锂电池），其UPS主机包 含整流、逆变、旁路等主功率电路，同时还包含基本的监控以及并机等弱电线路。对 外接口部分主要有功率输入输出端子、并机口、通讯口、通讯插槽等。

UPS 外观

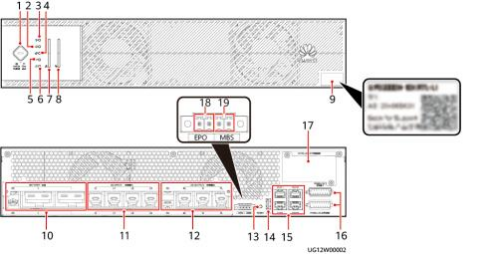

图 2-3 10kVA 前后视图

（ 1 ）按键（开/关机，  （2）旁路指示灯           （3）故障指示灯           （4）电池指示灯 开/关WiFi）

（5）逆变指示灯           （6）WiFi指示灯           （ 7 ）负载率指示灯       （8）电池容量指示灯

（9）标签a                            （ 10）电池端口             （ 11 ）交流输入端口      （ 12）交流输出端口

（ 13）RESET按键          （ 14）USB接口             （ 15）CAN通讯接口      （ 16）并机接口 （ COM&MON1~MON

3）

（ 17 ）选配卡插槽         （ 18）EPO接口              （ 19）维修旁路模式接

口（ MBS）
