华为UPS2000-H-6kVA(48V 锂电）华为UPS电源
具体型号 | 文中简称 |
UPS2000-H-6KRTL-Li | 6kVA |
UPS2000-H-10KRTL-Li | 10kVA |
图 2-1 UPS 型号标识
表 2-1 UPS 型号说明
标识 | 含义 | 取值 |
1 | 产品大类 | UPS：Uninterruptible Power System缩写，表示 UPS产品 |
2 | 产品系列 | 2000 |
3 | 产品小类 | H：系列名称 |
4 | 输出容量 | ● 6K：6kVA ● 10K：10kVA |
5 | 机器形态 | RT：表示塔式机架互换 |
标识 | 含义 | 取值 |
6 | 长机 | L： Long的缩写，表示需要外置大容量电池组，提供 长时间备电时间的机型。 |
7 | 电池类型 | Li：锂电池（仅支持华为锂电池： ESM-48100B1， 编码01074746-015） |
表 2-2 UPS 典型配置
配置 | 应用场景 | 说明 |
单机 | 常用于给普通负载供 电。 | ● 最多支持2并机 ● 塔式场景最多支持3个插框堆叠。 ● 一个插框最多安装3台设备，且最多只能安装1 台UPS。 ● UPS最多支持8个锂电池并联。 |
并机 | 常用于大型机房或者为 重要的负载供电，可靠 性较高，耐瞬时过载能 力强。 |
2.2 产品介绍
UPS2000-H系统可以单独组成不间断最小供电系统（需配合锂电池），其UPS主机包 含整流、逆变、旁路等主功率电路，同时还包含基本的监控以及并机等弱电线路。对 外接口部分主要有功率输入输出端子、并机口、通讯口、通讯插槽等。
UPS 外观

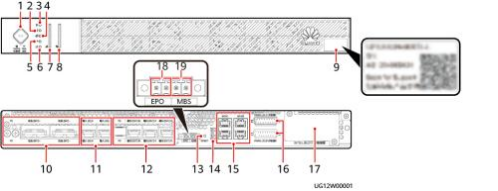

图 2-2 6kVA 前后视图
