华为PDC-0091V2ACIOA V100R001 华为UPS电源

华为PDC-0091V2ACIOA V100R001 华为UPS电源

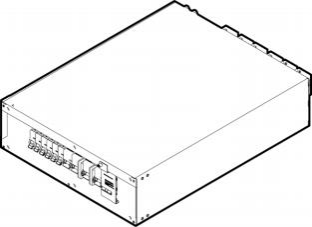

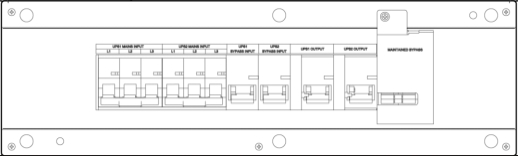

1                  2            3        4          5             6          7    8

1. UPS1主路输入空开       2. UPS2主路输入空开          3. UPS1旁路输入空开              4. UPS2旁路输入空开

5. UPS1输出空开           6. UPS2输出空开             7. 维修旁路开关                   8. 维修旁路开关防护板

1

2

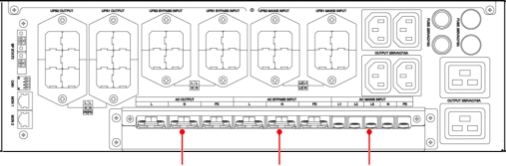

16           15            14             13           12              11          10             9        8

1. 维修旁路状态接口        2. 拨码开关                   3. CAN通讯接口(用于检测PDU输   4. 输出端口 入输出电压)

5. 旁路输入端口            6. 主路输入端口               7. 输出插座1(250V AC/15A)               8. 输出插座1保险丝(250V AC/15A)

9. 输出插座2保险丝(250V        10. 输出插座2(250V AC/10A)      11. UPS1主路输入端口            12. UPS2主路输入端口 AC/10A)

13. UPS1旁路输入端口      14. UPS2旁路输入端口         15. UPS1输出端口                 16. UPS2输出端口
