华为室外机柜TP48200A-HT19C 华为一体化通信电源系统
产品说明

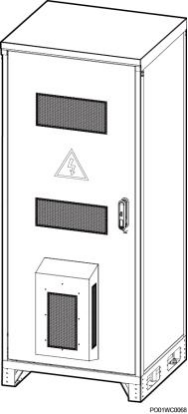

华为室外机柜TP48200A-HT19C 华为一体化通信电源系统 图2-1 机柜外观图

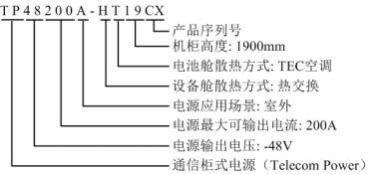

图2-2 TP48200A-HT19C3 和 TP48200A-HT19C4 的型号说明

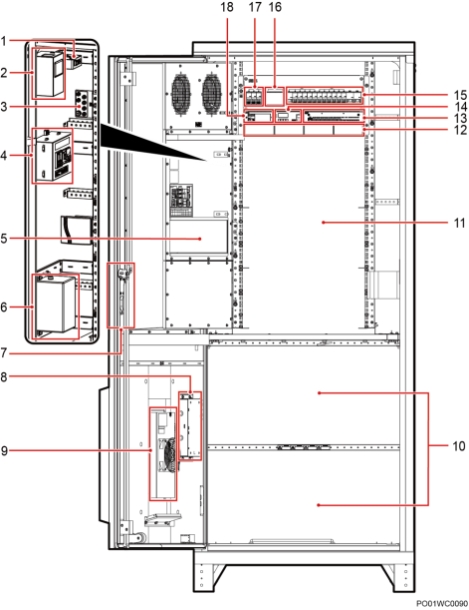

（1）电流互感器（选配） （2）智能电表（选配） （3）机柜接地排 （4）维护插座（选配） （5）HXC150S 热交换器 （6）蓝牙控制器（选配） （7）电子门锁（选配） （8）TCUA 控制盒 （9）TEC 模块 （10）电池安装空间 （11）用户设备安装空间 （12）整流模块安装空间 （13）用户接口模块 （14）监控模块 （15）直流配电单元
TP48200A-HT19C3 的配电单元如图 3-3所示。

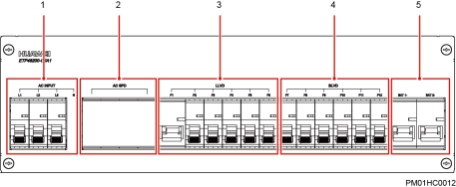

图3-3 TP48200A-HT19C3 配电单元
（1）交流输入空开 （2）交流防雷器 （3）LLVD 空开 （4）BLVD 空开 （5）电池支路空开
