华为交流配电单元（ ACDU-125B1 ）华为配电单元
外观

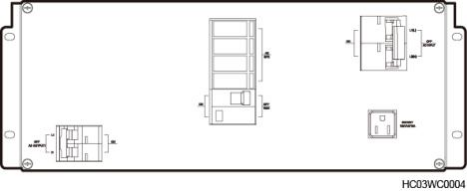

图 3-42 ACDU-125B1 的外观
内部介绍

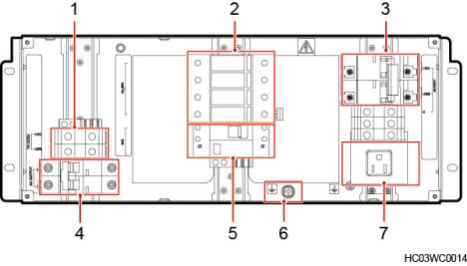

图 3-43 ACDU-125B1 的内部介绍
（ 1 ）双火线或单相交流输出端 子 | （2）交流防雷器 （3）双火线或单相交流输入空 开 |
（4）双火线或单相交流输出空 开 | （5）漏电保护空开 （6）接地螺钉 |
（ 7 ）维护插座 |
|
功能
ACDU-125B1是交流配电单元，支持1路双火线或单相交流电源输入，多路交流电源输 出。
表 3-53 ACDU-125B1 功能列表
功能项 | 功能说明 |
输入电源额定值 | 100V ～120V/200V～240V；双火线/单相；50Hz/60Hz；最 大100A。 说明 默认双火线输入，如果单相输入需要调整输入短接排。 |
输出电源额定值 | 100V ～120V/200V～240V；双火线/单相；50Hz/60Hz；最 大100A。 |
输入 | 提供1路（ 125A/2P的交流开关）110V双火线或220V单相交 流电源输入。 |
输出 | 提供1路（ UT35×2）110V双火线或220V单相交流电源输出 至DCDU。 |
提供1路（ 16A/2P的交流开关）110V或220V单相交流电源 输出。 |
提供1路10A/125V美标维护插座回路输出。 |
交流防雷 | 标称放电电流In（8/20µs）=30kA，最大放电电流Imax （8/20µs）=60kA。可通过干接点上报交流防雷告警。 |
技术指标
表 3-54 ACDU-125B1 技术指标
项目 | 技术指标 |
尺寸（高×宽×深） | 177.8mm×482mm×90mm（包含挂耳） |
重量 | ≤6kg |
