华为交流配电单元（ ACDU-63A1 、ACDU-63A2）华为配电单元
外观

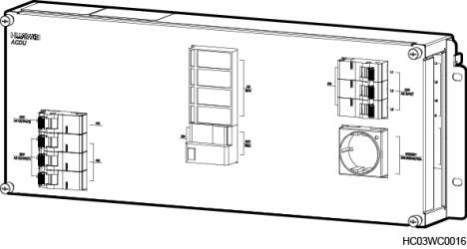

图 3-40 ACDU 的外观
内部介绍

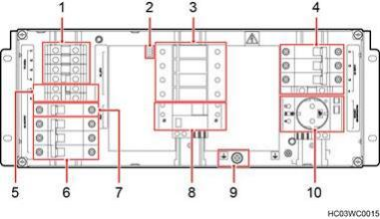

图 3-41 ACDU 的内部介绍
（ 1 ）三相交流输出端子 （2）交流防雷器信号端子 （3）交流防雷器
（4）三相交流输入空开和端子 （5）交流输出N线端子 （6）三相交流输出空开
（ 7 ）单相交流输出空开 （8）漏电保护空开 （9）接地螺钉
（ 10）维护插座
功能
ACDU是交流配电单元，支持1路三相交流电源输入，多路交流电源输出。
表 3-51 ACDU 功能列表
功能项 | 功能说明 |
输入电源额定值 | 200V～240V/346V～415V；50Hz/60Hz；三相，最大 54A；单相，最大72A。 |
输出电源额定值 | 200V～240V/346V～415V；50Hz/60Hz；三相，最大 54A；单相，最大72A。 |
输入 | 提供1路（63A/3P的交流开关）三相380V交流电源输入接 口。 |
输出 | 提供1路10A欧式维护插座，带漏电开关。（选配） |
提供1路（63A/3P的交流开关）三相380V交流电源输出。 |
提供1路（ UT16×4）三相380V交流电源输出至DCDU。 |
提供1路（ 16A/1P的交流开关）单相220V交流电源输出。 |
交流防雷 | ACDU-63A1：标称放电电流 In（8/20µs）=20kA，最大放 电电流Imax（8/20µs）=40kA。可通过干接点上报交流防 雷告警。 ACDU-63A2：标称放电电流In（8/20µs）=30kA，最大放 电电流Imax（8/20µs）=60kA。可通过干接点上报交流防 雷告警。 |
