华为直流配电单元（ DCDU-400AS4） 华为配电单元
产品说明

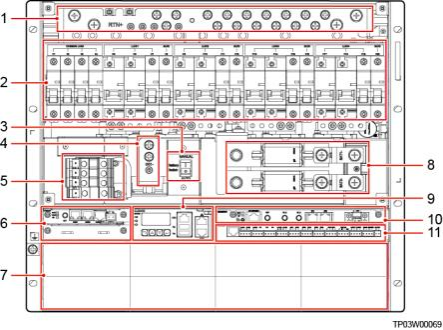

华为直流配电单元（ DCDU-400AS4） 华为配电单元 内部介绍 图 3-34 DCDU 的内部介绍
（ 1 ）RTN+母排 （2）负载空开 （3）调测开关 （4）DC1–输入端子 （5）交流输入端子 （6）通信扩展模块及油机IO模 块安装空间 （ 7 ）模块安装空间 （8）电池熔丝 （9）SMU02C （ 10）无线接口模块安装空间 （ 11 ）UIM02C用户接口模块
图 3-35 模块安装空间的相位分布
C口 说明 ● 安装PSU时，为保持相位平衡，请参考相位分布进行安装。 ● 模块安装空间也支持安装SSU和BCU。
功能 表 3-46 DCDU-400AS4 功能列表
|
