华为直流配电单元（ DCDU-400AN5） 华为配电单元
内部介绍

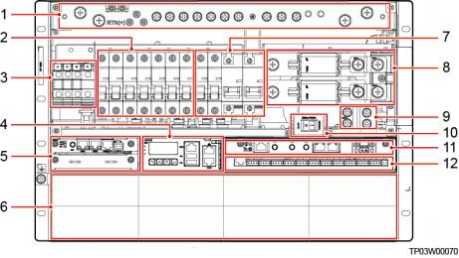

图 3-32 DCDU 的内部介绍
（ 1 ）RTN+母排 （2）LLVD2 （3）交流输入端子
（4）SMU02C （5）通信扩展模块及油机IO模 （6）模块安装空间 块安装空间
（ 7 ）LLVD1 （8）电池熔丝 （9）DC1-输入端子
（ 10）调测开关 （ 11 ）无线接口模块安装空间 （ 12）UIM02C用户接口模块
图 3-33 模块安装空间的相位分布
C口 说明
● 安装PSU时，为保持相位平衡，请参考相位分布进行安装。
● 模块安装空间也支持安装SSU和BCU。
功能
表 3-44 DCDU-400AN5 功能列表
功能项 | 功能说明 |
–48V直流供电 | ● 内置支持热插拔的PSU模块，进行AC/DC转换。 ● 提供具备下电功能的多路直流输出，满足主设备和传输设备 的供电。 |
信号采集和检测 | ● 通过内部信号接口板采集电池电流信号、负载电流信号和其 它能源输入电流信号。 ● 检测电池回路断和负载回路断信号。 |
保护 | 内置直流防雷保护单元，为直流电源口、监控告警及通信接口 提供安全可靠的防雷保护功能。 |
通信、控制和告警 | 监控单元具有通信、告警等功能，支持远程监控和在线升级， 能够监控并控制电源系统的运行状态，及时对故障进行上报告 警。 |
上电调测 | 当只有电池时，可以通过调测开关手动控制电池接触器闭合， 使电源上电运行。 |
电池管理 | 通过监控单元对电池进行有效管理，保证电池的合理使用。 |
技术指标
表 3-45 DCDU-400AN5 技术指标
项目 | 技术指标 |
尺寸（高×宽×深） | 311.1mm×482.6mm×330mm（包含挂耳） |
项目 | 技术指标 |
重量 | <21kg（不含模块） |
直流防雷 | 差摸（8/20µs）10kA，共模（8/20µs）20kA |
配电 | 交流输入 ● 200V～240V/346V～415V三相；50/60Hz；最大 51A ● 200V～240V单相；50/60Hz；最大102A ● 200V～240V双火线；50/60Hz；最大102A |
DC输出：–48V，最大400A 双火线或单相输入情况下，最大300A |
直流输出 ● LLVD1： MCB 80A×2 ，63A×2 ● LLVD2： MCB 63A×1 ，32A×4 ，16A×2 |
电池熔丝：250A×2路 |
整流模块 | 支持R4850G2/R4850S1整流模块，支持BCU1203A油机 电池充电模块 |
监控模块 | SMU02C |
安装方式 | 19英寸机架安装 |
维护方式 | 前维护 |
