华为 油机扩展模块（GIM01C） 华为模块
面板

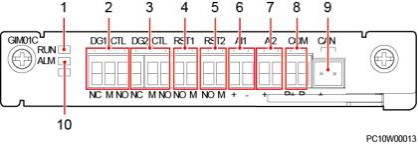

图 3-31 GIM01C 面板
（ 1 ）运行指示灯 （2）油机1控制接口 （3）油机2控制接口
（4）油机1复位接口 （5）油机2复位接口 （6）油位1检测接口
（ 7 ）油位2检测接口 （8）COM通信接口 （9）CAN通信口
（ 10）告警指示灯
指示灯
表 3-42 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 （ RUN ） | 绿色 | 常灭 | 模块故障或无直流输入 |
慢闪（0.5Hz） | 模块工作正常，与上位机通信正常 |
快闪（4Hz） | 模块工作正常，与上位机通信不正常 |
告警指示灯 （ ALM ） | 红色 | 预留 |
接口
表 3-43 接口说明
接口类型 | 丝印 | 接口描述 | 说明 |
油机控制 接口 | DG1_CTL | NC | DO常闭端口 | 油机启停控制 |
M | 公共端口 |
NO | DO常开端口 |
DG2_CTL | NC | DO常闭端口 |
M | 公共端口 |
接口类型 | 丝印 | 接口描述 | 说明 |
|
| NO | DO常开端口 |
|
油机复位 接口 | RST1 | M | 公共端口 | 端口闭合后，油机 复位 |
NO | DO常开端口 |
RST2 | M | 公共端口 |
NO | DO常开端口 |
油位检测 接口 | AI1 | + | +12V电源 | 油位检测 |
- | 模拟信号 |
AI2 | + | +12V电源 |
- | 模拟信号 |
通信口 | COM | R+ | RS485数据正极 | RS485通信 |
R- | RS485数据负极 |
CAN | + | CAN数据正极 | CAN通信 |
- | CAN数据负极 |
