华为 通信扩展模块（CIM02C） 华为模块

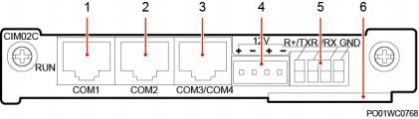

图 3-25 CIM02C 面板
（ 1 ）COM1接口 （2）COM2接口 （3）COM3/COM4接口
（4）12V供电接口 （5）COM5接口 （6）把手
接口
CIM02C提供了4个通信接口，接口信息请参见下表。
表 3-29 通信接口说明
通信口 | 说明 |
COM1接口 | 支持RS485 带12V供电功能 可用于连接智能设备 |
COM2接口 | 支持RS485 带12V供电功能 可用于连接智能设备 |
COM3/COM4接口 | COM3支持RS485 COM4支持RS232或CAN，出厂状态为RS232，可 通过跳线调整为CAN，操作方法请参考7.1 如何更 改COM4和COM5的通信协议 可用于连接第三方电源 |
COM5接口 | 支持RS232或RS485，出厂状态为RS485，可通过 跳线调整为RS232，操作方法请参考7.1 如何更改 COM4和COM5的通信协议 可用于连接空调 |
说明 ● COM1 、COM2最大输出电流均为0.6A ，12V供电口最大输出电流1.5A。 ● COM1 、COM2和12V供电口输出电流之和为1.5A。 |
图 3-26 COM1/2/3/4 通信接口引脚定义
表 3-30 COM1/2 接口引脚定义
引脚 | 信号 | 说明 |
1 | RS485+ | RS485数据正极 |
2 | RS485- | RS485数据负极 |
3 | 12V | 用于供电 |
4 | RS485+ | RS485数据正极 |
5 | RS485- | RS485数据负极 |
