华为 通信扩展模块（ NIM01C3） 华为模块

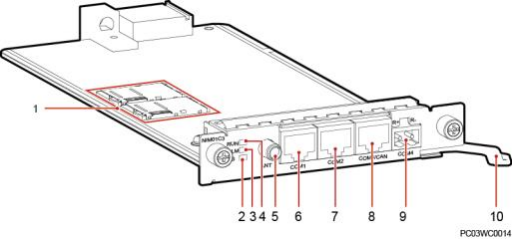

图 3-23 NIM01C3 外观
（ 1 ）SIM卡卡槽（2个） （2）4G指示灯 （3）告警指示灯
（4）运行指示灯 （5）ANT天线接口 （6）COM1接口
（ 7 ）COM2接口 （8）COM3/CAN接口 （9）COM4接口
（ 10）把手
指示灯
表 3-24 指示灯说明
名称 | 颜色 | 状态 | 说明 |
告警指 示灯 | 红色 | 常灭 | 无告警 |
常亮 | 有告警 |
运行指 示灯 | 绿色 | 常灭 | 模块故障或无直流输入，不工作 |
慢闪（0.5Hz） | 模块正常工作，与上位机通信正常 |
快闪（4Hz） | 模块正常工作，与上位机通信失败 |
4G指示 灯 | 绿色 | 常亮 | 拨号连接处于数据业务状态 |
闪烁（周期2s，亮 0.1s，灭1.9s） | 已注册网络 |
闪烁（周期2s，亮 0.1s，灭0.1s，亮 0.1s，灭1.7s） | 网络搜索状态或无网络 |
通信接口
表 3-25 通信接口说明
通信口 | 通信参数 | 说明 |
COM1接口 | 波特率：9600bit/s 、19200 bit/s 、115200bit/s | 支持主从协议、Modbus 协议 带12V供电功能 |
COM2接口 | 波特率：9600bit/s 、19200 bit/s 、115200bit/s | 支持主从协议、Modbus 协议 带12V供电功能 |
COM3/CAN接口 | 波特率：9600bit/s | COM3：支持主从协议、 Modbus协议 CAN：支持CAN协议 |
COM4接口 | 波特率：9600bit/s 、19200 bit/s 、115200bit/s | 支持主从协议、Modbus 协议 |
