华为监控模块SCC800 华为模块
SCC800

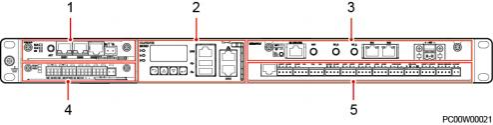

图 3-20 SCC800 面板
（ 1 ）通信扩展模块NIM01C3 （2）监控模块SMU02C （3）无线接口模块WIM01C1
（4）油机扩展模块GIM01C （5）用户接口模块UIM03D
C口 说明
● SCC800的通信扩展模块包括NIM01C3和CIM02C两种，上图以NIM01C3为例介绍，CIM02C 参见部件介绍。
● 简配版SCC800没有无线接口模块WIM01C1，只预留安装位。
接口说明
表 3-16 接口说明
模块 | 接口类型 | 说明 |
监控模块 SMU02C | 通信接口 | 1×FE接口，1×CAN接口，1×RS485/RS232接口 |
其它接口 | 2×USB接口，1×SD卡槽 |
通信扩展模块 NIM01C3 | 通信接口 | 4×RS485接口，1×CAN接口 ● COM1： RS485接口，含12V DC输出 ● COM2： RS485接口，含12V DC输出 ● COM3/CAN： RS485或CAN接口 ● COM4： RS485接口 |
通信扩展模块 CIM02C | 通信接口 | 4×RS485接口，2×RS232接口，1×CAN接口 ● COM1： RS485接口，含12V DC输出 ● COM2： RS485接口，含12V DC输出 ● COM3： RS485接口 ● COM4： RS232或CAN接口 ● COM5： RS485或RS232接口 |
电源接口 | 2×12V DC输出口 |
无线接口模块 WIM01C1 | 通信接口 | ● GE_CADSCADE：级联端口 ● GE1和GE2：通信接口 |
电源接口 | 1×48V DC输入口 |
用户接口模块 UIM03D | 通信接口 | 2×RS485接口 |
传感器接口 | 1×环境温湿度传感器接口，2×温度传感器接 口，1× 电池温度传感器接口，1× 门磁传感器接 口，1×烟雾传感器接口，1×水浸传感接口 |
干接点输入接口 | 6×DI接口 |
干接点输出接口 | 4×DO接口 |
油机扩展模块 GIM01C | 通信接口 | 1×COM接口（ RS485），1×CAN接口 |
干接点输出接口 | 6×DO接口 |
模拟信号接口 | 2×AI模拟信号接口 |
技术规格
表 3-17 SCC800 规格
分类 | 项目 | 范围/满足标准 |
环境 | 工作温度 | -20℃~+60℃ |
储存温度 | -40℃~+70℃ |
相对湿度 | 5%RH~95%RH（无冷凝） |
海拔高度 | 0m～4000m（在2000m～4000m环境下 高温降额，每升高200m，工作温度降低 1 ℃) |
结构 | 尺寸（高×宽×深） | 43.6mm×482.6mm×330mm（包含挂耳） |
颜色 | 黑色 |
重量 | 4.5kg |
电气参 数 | 电压范围 | -36V～-60V |
功率 | 25W |
EMC | 传导干扰（CE） | -48V输入口： EN 55032 ，Class A |
辐射干扰（ RE ） | EN 55032 ，Class A |
静电放电抗扰性（ ESD） | EN61000-4-2 ，Class B |
电快速脉冲群抗扰性（ EFT ） | EN61000-4-4 ，Class B |
辐射抗扰性（ RS） | EN61000-4-3 ，Class A |
传导抗扰性（CS） | EN61000-4-6 |
浪涌抗扰性（SURGE） | EN61000-4-5 ，Class B |
电源跌落抗扰度（ DIP ） | EN61000-4-29 |
安规 | 符合IEC60950-1/EN60950-1及GB4943要求 |
RF | ● RF_A：2405MHz~2480MHz ● RF_B：433.05MHz~434.79 MHz ● WIFI：2412MHz~2472MHz |
防雷 | 直流输入口 | 差模2kV，共模4kV ，8/20µs |
防护 | 防护等级 | IP20 |
可靠性 | MTBF | 20万小时（25℃) |
