华为油机电池充电模块 BCU-1203A 华为模块

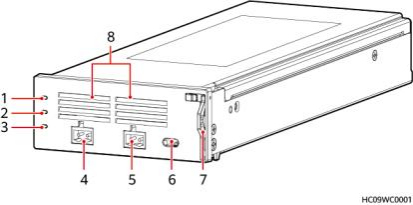

图 4-79 BCU-1203A 外观
（ 1 ）电源指示灯 （2）CAN总线通讯异常及输出 （3）故障指示灯 限流指示灯
（4）油机电池供电直流输出端 （5）辅助直流输出端 （6）电源开关
（ 7 ）把手 （8）进风口
功能
表 4-72 BCU-1203A 功能列表
功能项 | 功能说明 |
直流转换 | 将–48V直流电转换成12V直流电，可用于给油机电池充电。 |
输入保护 | ● 输入欠压保护。 ● 输入防反保护。 |
输出保护 | ● 输出限流保护。 ● 输出短路保护。 ● 输出防反保护。 |
告警保护 | 指示灯显示告警。 |
技术规格
表 4-73 BCU-1203A 技术规格
项目 | 技术规格 |
尺寸（高×宽×深） | 44.8mm×105mm×268.5mm |
重量 | ≤2kg |
输入工作电压 | –36V DC～–60V DC |
输出电压 | 额定值13.5V DC |
输出路数 | 2路（ BAT_OUT_A最大输出3A，可接油机电池； AUX_OUT_C最大输出1A ） |
输出总功率 | 81W |
指示灯定义
表 4-74 指示灯定义
指示灯 | 颜色 | 正常状态 | 异常状态 | 异常原因 |
电源指示灯 | 绿 | 亮 | 灭 | 充电器正常工作时，绿灯常 亮。 |
CAN总线通讯异常 及输出限流指示灯 | 黄 | 灭 | 亮 闪烁 | 黄灯亮指输出限流。 黄灯闪烁指CAN总线通讯异 常。 |
指示灯 | 颜色 | 正常状态 | 异常状态 | 异常原因 |
故障指示灯 | 红 | 灭 | 亮 | 以下任何一种情况故障指示灯 点亮：输入过压、输入欠压、 输出短路、输出反接、过温保 护等其他内部引起的输出异 常。 |
