华为交流切换开关 ATS-100A1 华为交流自动切换系统

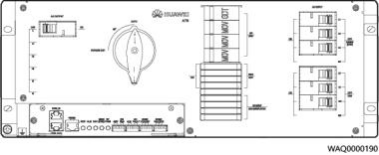

图 4-73 ATS-100A1 外观

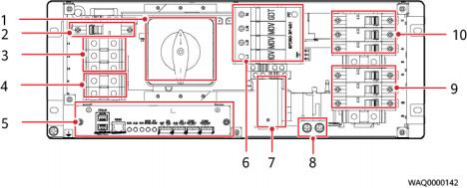

图 4-74 ATS-100A1 内部结构
（ 1 ）转换开关 （2）10A交流输出 （3）三相交流输出端子
（4）N端子 （5）ATS主控盒 （6）防雷器
（ 7 ）维护插座安装空间 （8）接地排 （9）油机1输入空开
（10）市电/油机2输入空开
功能项 | 功能说明 |
输入电源额定值 | 200V～240V/346V～415V；三相；50Hz/60Hz；最大75A。 |
输出电源额定值 | 200V～240V/346V～415V；三相；50Hz/60Hz；最大75A。 |
交流配电功能 | 可为后级负载提供1路三相交流配电，1路10A交流输出，1路预 留的维护插座输出。 |
电源切换功能 | 集成BYPASS功能，能手动BYPASS至油机1。 |
监测功能 | 实时监测三相输出的电压、电流、频率、功率因数等参数。 |
保护功能 | 市电、油机过欠压保护。 |
告警功能 | 市电、油机缺相告警。 |
交流防雷 | 标称放电电流In（8/20µs）=30kA，最大放电电流Imax （8/20µs）=60kA。 |
接口防雷 | 告警接口防雷等级为5kA ，8/20µs；柜内CAN接口250A， 8/20µs。 |
防护等级 | IP20 |
技术规格
表 4-67 ATS-100A1 的技术规格
项目 | 技术规格 |
尺寸（高×宽×深） | 175mm×482.6mm×310mm（包含挂耳） |
重量 | ≤20kg |
