华为PowerCube 1000 电源模块 M48500N2 华为电源模块

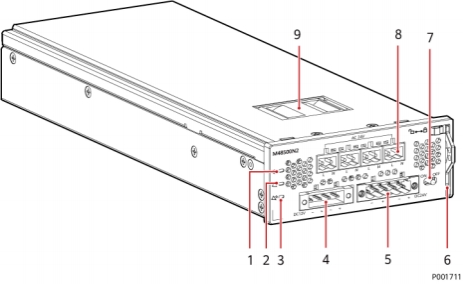

图 4-62 M48500N2 外观
（ 1 ）电源指示灯 （2）告警指示灯 （3）故障指示灯
（4）2路12V DC输出 （5）2路24V DC输出 （6）把手
（ 7 ）面板ON/OFF开关（允许/ （8）4路24V AC输出 （9）风扇 关闭模块输出）
指示灯
表 4-54 指示灯说明
名称 | 颜色 | 状态 | 说明 |
电源指 示灯 | 绿色 | 常灭 | ● 电源模块故障 ● 无直流输入 |
常亮 | 有直流输入，正常工作 |
慢闪（0.5Hz） | 有直流输入，且模块处于通讯查询状态 |
快闪（4Hz） | 有直流输入，且电源模块处于软件加载状态 |
告警指 示灯 | 黄色 | 常亮 | ● 环境过温告警 ● 过温保护 ● 低温保护 ● 后台命令12V DC/24V DC/24V AC关机 ● 休眠关机（休眠关机时电源模块只亮保护 指示灯，电源模块不上报告警） ● 直流输入过欠压告警 ● ID冲突错误告警（序列号冲突） ● 12V DC/24V DC/24V AC输出过流、短 路、过功率 |
名称 | 颜色 | 状态 | 说明 |
|
| 常灭 | 正常 |
慢闪（0.5Hz） | 模块与外部通讯中断 |
故障指 示灯 | 红色 | 常灭 | 正常 |
常亮 | ● 内部通讯失败 ● 风扇故障 ● 输出过压关机 ● 内部过温关机 ● 电源模块内部原因引起的无输出、紧急关 机 ● 电源模块12V DC/24V DC/24V AC输出欠 压告警 ● 电源模块面板开关处于OFF状态 |
C口 说明
通过后台命令关机属于正常关机，模块面板会有黄灯常亮提示，但不上报告警。
技术规格
表 4-55 M48500N2 技术规格
项目 | 技术规格 |
输入电压范围 | 40V DC～60V DC |
最大输入电流 | 16.3A（额定值：12.5A） |
输出电压 | 12V直流输出电压范围（温度范围-30℃~+65℃): ● 输出电流≤0.8A时，13.3V DC~13.7V DC ● 输出电流＞0.8A时，13.1V DC~13.7V DC |
24V直流输出电压范围：24V DC~28.2V DC |
24V交流输出电压范围：24V AC~26.4V AC（输出额定频 率：50Hz） |
尺寸（高×宽×深） | 40.8mm×105mm×281mm |
重量 | <2kg |
防雷 | DC输出口防雷：差模±3KA，共模±5KA |
