华为PowerCube 1000 用户接口模块 UIM05B1 华为用户接口模块
产品说明
华为PowerCube 1000 用户接口模块 UIM05B1 华为用户接口模块 图 4-53 面板
（ 1 ）干接点和传感器接口 （2）通信接口COM （3）电池温度传感器接口 （4）门磁传感器接口 （5）电池调测开关 （6）风扇线缆出线口 （ 7 ）把手
C口 说明 电池调测开关仅限于在无市电情况下临时给设备供电时使用。

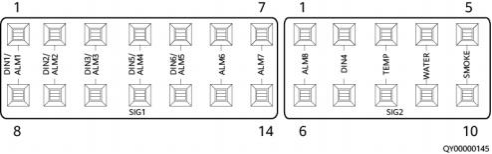

图 4-54 干接点接口
图 4-55 COM 通信接口引脚定义
表 4-44 COM 通信接口引脚定义

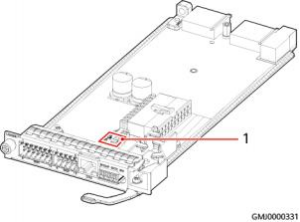

图 4-56 内部结构
（ 1 ）通信接口COM2
表 4-45 COM2 通信接口引脚定义
|
