华为PowerCube 1000 监控模块 SMU02C(02312MML-009)华为监控模块

暂无价格
产品说明

华为PowerCube 1000 监控模块 SMU02C(02312MML-009)华为监控模块

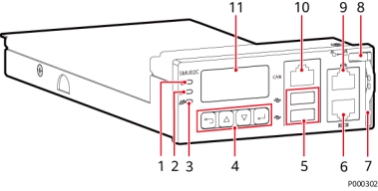

4-46 SMU02C 外观



1 )运行指示灯                       2)次要告警指示灯                 3)重要告警指示灯

4)按键                                5USB接口(该端口支持安   6)通信口RS485/RS232 全保护机制)

7 )把手                                 8)拨销                                 9)通信口FE

10)通信口CAN                                11 )液晶显示屏



指示灯

4-32 指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪(0.5Hz

监控模块正常工作,与上位机

通信正常

快闪(4Hz

监控模块正常工作,与上位机 通信不正常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警




按键

4-33 按键说明



按键标识

按键名称

说明



“上”

”或“”可以翻阅菜单或选择参数。



“下”



“返回”

”可退回上一级菜单并且不保存所设置菜单值。



“确认”

  在待机屏时,按”可进入主菜单。

  在主菜单中按”可进入下一级子菜单。

  在子菜单设置时按”可以保存菜单选项值。

说明:

  30秒内无按键操作LCD背光灯关闭。

  1分钟内无按键操作需重新登录。

  设置参数时长按,参数值将快速增加或减小。

  同时按下并持续10s,可重启SMU。

  同时按下(或)并持续2s,可提高(或降低)LCD对比度。





USB 接口

USB接口中插入开站专用U盘,可进行快速开站,导入导出配置文件,导出运行日志 和软件升级等操作。

通过USB接口安装专用WiFi模块后,可近端接入Web界面,方便操作。
