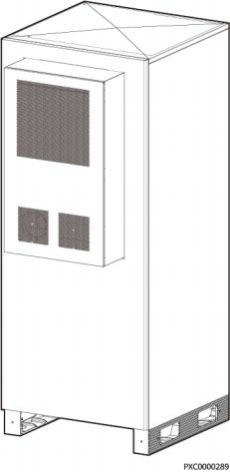

图 4-6 ICC330-H1-C8 外观（ HXC300S(1) ）

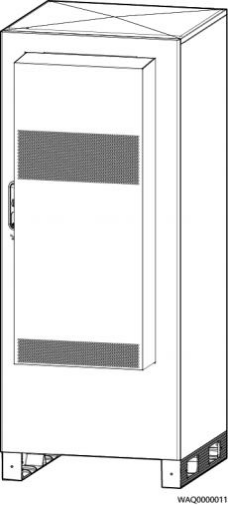

图 4-7 ICC330-H1-C8 外观（ HXC300L）

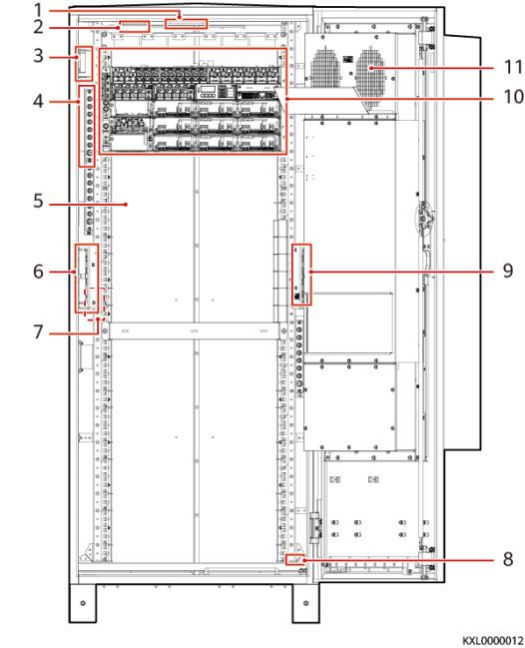

图 4-8 ICC330-H1-C8 内部结构（ HXC300S(1) ）

（ 1 ）照明灯                              （2）烟雾传感器                       （3）温控设备电源转接盒

（4）接地排                             （5）设备安装空间                   （6）RTN+母排

（ 7 ）数字温湿度传感器             （8）水浸传感器                       （9）-48V母排

（ 10）DCDU-600AN1                      （ 11 ）热交换

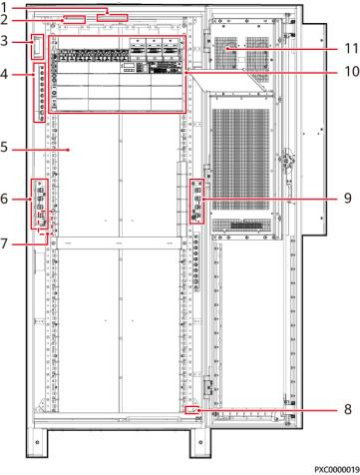

图 4-9 ICC330-H1-C8 内部结构（ HXC300L）

（ 1 ）照明灯                              （2）烟雾传感器                       （3）温控设备电源转接盒

（4）接地排                             （5）设备安装空间                   （6）RTN+母排

（ 7 ）数字温湿度传感器             （8）水浸传感器                       （9）-48V母排

（ 10）DCDU-600AN1                      （ 11 ）热交换

表 4-3 ICC330-H1-C8 技术规格
