IBOX（CIM01C1）

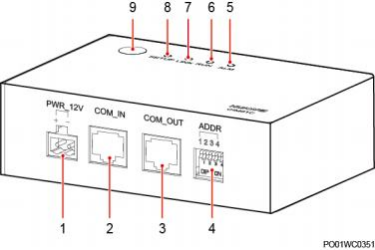

图3-84 IBOX 外观
（1）电源接口 （2）通信输入接口 （3）通信输出接口
（4）拨码开关 （5）告警指示灯 （6）运行指示灯
（7）连接指示灯 （8）设置指示灯 （9）组网开关
电源接口
表3-80 PWR_12V 接口定义
引脚 | 定义 | 说明 |
1 | 12V_IN | 12V 独立供电端口 |
2 | GND |
通信接口
图3-85 COM 接口引脚图
表3-81 COM_IN 和 COM_OUT 接口引脚定义
引脚 | 信号 | 说明 |
1 | RS485B_TX+ | RS485 级联通讯口，RJ45 接 口 |
2 | RS485B_TX - |
3 | 12V_IN |
4 | RS485B_RX+ |
5 | RS485B_RX - |
6 | 空 |
7 | 空 |
8 | GND |
拨码开关
表3-82 拨码定义
序号 | 定义 | 说明 |
1 | ADDR1 | RS485 通讯地址设置 |
2 | ADDR2 |
3 | ADDR3 |
4 | ADDR4 |
表3-83 拨码原则
IBOX | 拨码开关 | 对应 IBOX 地址 |
IBOX 1 |
| 61 |
IBOX 2 |
| 62 |
指示灯说明
表3-84 指示灯说明
指示灯 | 颜色 | 含义 | 状态 | 说明 | 处理建议 |
SETUP | 绿色 | 按键设 置状态 | 常亮 | 按键触发 | 无需处理 |
常灭 | 无按键触发 | 无需处理 |
超快闪 （10Hz） | 按键持续 5s 及 以上 | 无需处理 |
LINK | 绿色 | 无线通 讯状态 | 常亮 | 无网络参数 （等待创建网 络） | 无需处理 |
间断超快 闪（周期 1s，超快 闪 0.5s， 灭 0.5s） | 网络正在组建 | 无需处理 |
指示灯 | 颜色 | 含义 | 状态 | 说明 | 处理建议 |
|
|
| 超快闪 （10Hz） | 网络组建状态 （允许新节点加 入） | 无需处理 |
慢闪 （0.5Hz） | 数据传输状态 （禁止新节点加 入） | 无需处理 |
RUN | 绿色 | 北向通 信状态 | 慢闪 （0.5Hz） | 通信正常 | 无需处理 |
快闪 （4Hz） | 通信失败（持 续 1min 未收到 合法北向数 据） | 1. 查看设备的通信线 缆是否接触不良 l 是 => 重新连接 通信线缆 l 否 => 下一步 2. 查看设备是否不能 正常工作 l 是 => 更换设备 l 否 => 联系华为 技术支持 |
ALM | 红色 | 重要告 警 | 常亮 | IBAT 掉线（实 际在线设备小 于“IBAT 节点 数量”）等重 要告警 | 检测 IBAT 接线及 LCD 灯状态是否正常 |
常灭 | 无重要告警 | 无需处理 |
组网开关
表3-85 组网开关说明
按键动作 | 功能 |
按键时间小于 5s | 无网络时，创建网络；有网络时，是整个网络的网络 组建与数据传输切换开关。 |
按键时间持续且大于 5s | 清除现有网络，并复位无线模块。 |
