华为PowerCube 1000交流检测模块 AIM02C
交流检测模块 AIM02C
交流检测模块主要用于检测交流电压、电流和电能，同时将数据传输至监控设备。

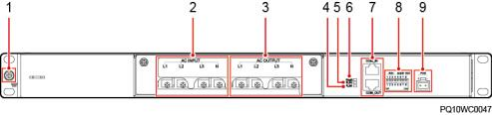

图3-78 交流检测模块外观
（1）接地螺丝 （2）交流输入端子 （3）交流输出端子
（4）告警指示灯 （5）运行指示灯 （6）电源指示灯
（7）通信接口 （8）拨码开关 （9）电源输入口
表3-74 电源接口定义
图3-79 通信接口引脚图
表3-75 通信接口引脚定义
引脚 | 信号 | 说明 |
1 | TX+ | RS485 发送数据 |
2 | TX- |
4 | RX+ | RS485 接收数据 |
5 | RX- |
6 | GND | 接地 |
3 、7 、8 | 空 | - |

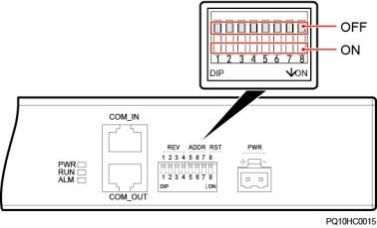

图3-80 拨码开关
表3-76 拨码原则
交流检测 模块 | 拨码 1,2,3,4 | 拨码 5 | 拨码 6 | 拨码 7 | 拨码 8 | 对应交流 检测模块 地址 |
交流检测 模块 1 | 预留拨 码，默认 状态为 OFF，现 场不需要 设置。 | OFF | OFF | OFF | 复位拨 码，从 OFF 到 ON 为一 次有效拨 码。 | 41 |
交流检测 模块 2 | ON | OFF | OFF | 42 |
交流检测 模块 3 | OFF | ON | OFF | 43 |
交流检测 模块 4 | ON | ON | OFF | 44 |
交流检测 模块 5 | OFF | OFF | ON | 45 |
交流检测 模块 6 | ON | OFF | ON | 46 |
交流检测 模块 7 | OFF | ON | ON | 47 |
交流检测 模块 8 | ON | ON | ON | 48 |
表3-77 指示灯说明
指示灯 | 颜色 | 状态 | 说明 |
电源指示灯 | 绿色 | 常亮 | 电源正常 |
常灭 | 电源不正常 |
指示灯 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 慢闪（0.5Hz） | 通信状态正常 |
快闪（4Hz） | 通信状态中断 |
告警指示灯 | 红色 | 常亮 | 系统检测出告警信息 |
常灭 | 系统告警已排除 |
