华为PowerCube 1000 EFUSE华为智能配电模块
外观
图3-65 EFUSE 外观
面板

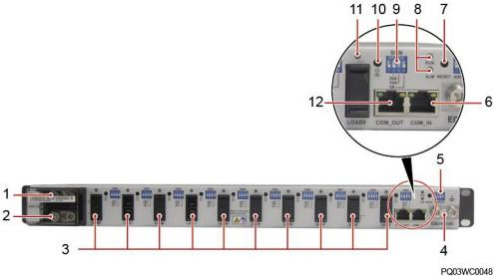

图3-66 EFUSE 面板
表3-59 EFUSE 面板说明
序号 | 名称 | 标识 | 说明 |
1 | 直流输入 端子 | RTN（+） | l 支持 M6 双孔 OT 端子。 l 支持 6mm2 ～25mm2 的输入电源电缆。 |
2 | NEG（ -） |
3 | 直流输出 端子 | LOAD0~ LOAD9 | l 从左到右依次为：LOAD0～LOAD9，支持 10 路直流输出。 l 支持 1mm2 ～4mm2 输出电源电缆。 l 输出电流可以分别通过拨码开关来选择不 同的输出电流：5A、10A、15A 和 20A。 |
4 | 接地端子 | - | 支持 M6 双孔 OT 端子。 |
5 | 地址拨码 开关 | ADDRESS | 预留接口，不使用。 |
6 | 信号连接 线进线口 | COM_IN | RS485 信号接口。 监控信号输入口，与 SMU02S 通信。 |
7 | 复位按钮 | RESET | 长按 3s 以上，EFUSE 将复位重启。请谨慎使 用复位按钮，因复位后 EFUSE 需重新向 SMU02S 注册，若电流拨码开关设置不正确， 则可能导致过流保护。 |
8 | 指示灯 | RUN 、ALM | 参见表 3-60。 |
序号 | 名称 | 标识 | 说明 |
9 | 电流拨码 开关 | SW0～SW9 | EFUSE 的每一路输出电流都可以通过对应的 拨码开关设置为 5A、10A、15A 和20A，出 厂前默认设置为 20A。若无特别说明，现场不 需要重新设置拨码。 说明 建议使用 SMU02S 设置输出电流。 拨码开关设置状态如图 3-67（ON 为 1 ，OFF 为 0）： l 5A：0001 l 10A：0010 l 15A：0011 l 20A：0100 |
10 | 电源开关 | （0）～（9） | EFUSE 直流输出端子 LOAD0～LOAD9 对应 的电源开关（0）～（9）。 |
11 | 电源指示 灯 | - | 参见表 3-60。 |
12 | 信号连接 线出线口 | COM_OUT | RS485 信号接口。 监控信号输出口，与下级设备通信。 |
图3-67 电流拨码开关设置状态
l 每一路输出电流可通过 SMU02S 进行设置，通过软件设置限流点的优先级高于通过 EFUSE 面板电流拨码开关设置的级别。
l 图 3-67未出现的拨码开关设置状态均表示为 20A。
l 建议 EFUSE 所接设备电流大于 0.5A，否则 SMU02S 将无法统计其电流、功率、功耗等数 据。
l EFUSE 过流保护分为硬件保护与软件保护。
l 硬件保护：当支路输出电流快速上升到硬件保护过流点（29±2A）时，则硬件保护关断支路 输出，响应时间为 ms 级。
l 软件保护：支路输出电流大于 1.2 倍负载过流点而又小于硬件保护过流点（29±2A）时，
EFUSE 每 100ms 检测一次，若持续检测 10 次，均达到负载过流点，则 1s 后EFUSE 关断支 路输出。
l 使用 EFUSE 时，需要按负载最大电流来考虑设置过流保护点。
指示灯说明
表3-60 EFUSE 指示灯说明
指示灯 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 0.5Hz 闪 烁 | EFUSE 运行正常。 |
4Hz 闪烁 | 单板运行正常，与上级主机通信失败(与上 级主机连续 1 分钟以上没有通信为通信失 败)，或注册失败。 |
常亮 | 上电自检时常亮 1 秒～2 秒。 |
常灭 | 未上电或 EFUSE 故障。 |
告警指示灯 | 红色 | 常亮 | EFUSE 故障。 |
常灭 | EFUSE 运行正常，没有告警。 |
0.5Hz 闪 烁 | 基站至少上报以下一种告警： l EFUSE 输入欠压告警 l EFUSE 输入过欠压保护告警 l 过流告警 |
电源指示灯 | 双色 | 绿色： 常亮 | 支路输出正常。 |
红色： 0.5Hz 闪 烁 | 支路过流告警。 |
红色： 常亮 | EFUSE 支路故障。 |
常灭 | 支路无输出。 |
