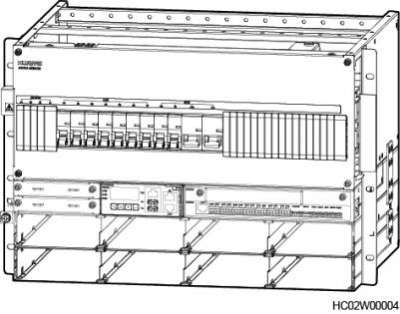

华为PowerCube 1000直流配电单元（DCDU-400AN2）华为直流配电单元

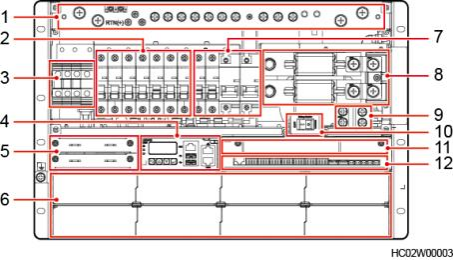

（10）调测开关

（11）NIM02D 安装空间

（12）UIM02C

-48V 直流供电

l 内置支持热插拔的 PSU 模块，进行 AC/DC 转换。

l 提供具备下电功能的多路直流输出，满足主设备和传输设备 的供电。

信号采集和检测

l 通过内部信号接口板采集电池电流信号、负载电流信号和其 它能源输入电流信号。

l 检测电池回路断和负载回路断信号。

保护

内置直流防雷保护单元，为直流电源口、监控告警及通信接口 提供安全可靠的防雷保护功能。

通信、控制和告警

监控单元具有通信、告警等功能，支持远程监控和在线升级， 能够监控并控制电源系统的运行状态，及时对故障进行上报告 警。

上电调测

当只有电池时，可以通过调测开关手动控制电池接触器闭合， 使电源上电运行。

说明

MANUAL 状态系统会丧失次要负载2 电池下电保护功能，影响电池寿 命，调测完成后必须将调测开关恢复到 AUTO 状态。

电池管理

通过监控单元对电池进行有效管理，保证电池的合理使用。

尺寸（高×宽×深）

311.1mm×482.6mm×330mm（包含挂耳）

重量

<30kg（不含模块）

直流防雷

差摸（8/20µs）=10kA，共模（8/20µs）=20kA

配电

l DC1-输入： -40V～ -60V；最大 300A

l AC 输入

-     200V～240V/346V～415V 三相；50/60Hz；最大 51A

-     200V～240V 单相；50/60Hz；最大 102A

-     200V～240V 双火线；50/60Hz；最大 102A

直流输出： -48V，最大 400A

双火线或单相输入情况下，最大 300A 仅 DC1-输入情况下，最大 300A

直流输出空开

l LLVD1 ：80A×2 ，63A×2

l LLVD2 ：63A×1 ，32A×4 ，16A×2

电池熔丝：250A×2 路

安装方式

19 英寸机架安装

进出线方式

左右进出线

维护方式

前维护
