华为PowerCube 1000电控子系统 通信扩展模块 CIM02C
面板

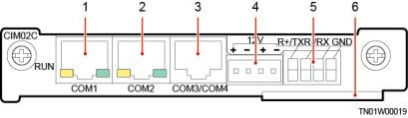

图3-48 CIM02C 面板
（1）COM1 接口 （2）COM2 接口 （3）COM3/COM4 接口
（4）12V 供电接口 （5）COM5 接口 （6）把手
通信接口
表3-41 通信接口说明
通信口 | 说明 | 通信参数 |
COM1 接口 | 支持 RS485 带 12V 供电功能，最大输出 1.5 A 可用于连接智能设备 | 波特率 默认：9600bit/s 可选：300bit/s、 600bit/s 、1200bit/s、 2400bit/s 、4800bit/s 、 9600bit/s 、14400bit/s、 19200bit/s、 38400bit/s、 56000bit/s、 57600bit/s 、115200bit/s |
COM2 接口 | 支持 RS485 带 12V 供电功能，最大输出 1.5 A 可用于连接智能设备 |
COM3/COM4 接口 | COM3 支持 RS485 COM4 支持 RS232 和CAN，出厂状 态为 RS232，可通过跳线调整为 CAN 可用于连接第三方电源 |
COM5 接口 | 支持 RS232 和 RS485，出厂状态为 RS485，可通过跳线调整为 RS232 可用于连接空调 |
图3-49 COM1/2/3/4 通信接口引脚定义
表3-42 COM1/2 接口引脚定义
引脚 | 信号 | 说明 |
1 | RS485+ | RS485 数据正极 |
2 | RS485- | RS485 数据负极 |
3 | 12V | 用于供电 |
4 | RS485+ | RS485 数据正极 |
5 | RS485- | RS485 数据负极 |
6 | 空 | - |
7 | 空 | - |
8 | GND | 接地 |
表3-43 COM3/4 接口引脚定义
引脚 | 信号 | 说明 |
1 | RS485_RX+ | RS485 接收数据 |
2 | RS485_RX- |
3 | RS232_RXD | RS232 接收数据 |
4 | RS485_TX+ | RS485 发送数据 |
5 | RS485_TX- |
6 | GND | 接地 |
7 | CANH/RS232_TXD | CAN 总线高电平/RS232 发送数据 |
8 | CANL | CAN 总线低电平 |
表3-44 COM5 接口引脚定义
丝印 | 信号 | 说明 |
R+/TX | RS485+/RS232_TXD | RS485 数据正极/RS232 发送数据 |
R-/RX | RS485-/RS232_RXD | RS485 数据负极/RS232 接收数据 |
GND | GND | 接地 |
