华为PowerCube 1000电控子系统UIM02C
面板

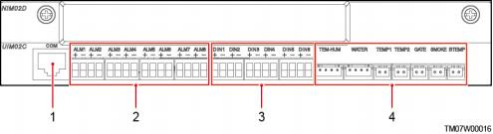

图3-41 面板
（1）通信接口 （2）输出干接点接口 （3）输入干接点接口 （4）传感器接口
接口说明
表3-30 接口说明
接口类型 | 丝印 | 说明 |
传感器接口 | TEM-HUM | 环境温湿度传感器 |
WATER | 水浸传感器 |
TEMP1 | 温度传感器 1 |
TEMP2 | 温度传感器 2 |
GATE | 门磁传感器 |
SMOKE | 烟雾传感器 |
BTEMP | 电池温度传感器 |
输入干接点接口 | DIN1 | 输入干接点 1 |
DIN2 | 输入干接点 2 |
DIN3 | 输入干接点 3 |
DIN4 | 输入干接点 4 |
DIN5 | 输入干接点 5 |
DIN6 | 输入干接点 6 |
输出干接点接口 | ALM1 | 输出干接点 1 |
ALM2 | 输出干接点 2 |
接口类型 | 丝印 | 说明 |
| ALM3 | 输出干接点 3 |
ALM4 | 输出干接点 4 |
ALM5 | 输出干接点 5 |
ALM6 | 输出干接点 6 |
ALM7 | 输出干接点 7 |
ALM8 | 输出干接点 8 |
通信接口 | COM | RS485 |
通信接口
表3-31 COM 通信接口说明
通信接口 | 通信参数 | 通信协议 | 用途 |
COM | 波特率： 9600bit/s、 19200bit/s | 主从协议、Modbus 协议 | 用于连接下级设 备，例如：电池巡 检仪、智能空调 |
说明 COM 口支持安全保护机制。 |
图3-42 COM 接口引脚图
表3-32 COM 接口引脚定义
引脚 | 信号 | 说明 |
4 | TX+ | RS485 发送数据 |
5 | TX- |
6 | PGND | 地（PE） |
3 、7 、8 | 空 | - |
传感器接口
图3-43 传感器接口引脚序号
表3-33 传感器引脚定义
丝印 | 序号 | 引脚定义 |
TEM-HUM | 1 | 12V |
2 | ENV_TEMP |
3 | 12V |
4 | ENV_HUM |
WATER | 1 | 12V |
2 | WATER |
3 | GND |
4 | - |
TEMP1 | 1 | GND |
2 | TEMP1 |
TEMP2 | 1 | GND |
2 | TEMP2 |
丝印 | 序号 | 引脚定义 |
GATE | 1 | GATE+ |
2 | GATE- |
SMOKE | 1 | SMOKE |
2 | 12V |
BTEMP | 1 | GND |
2 | BTEMP |
