华为PowerCube 1000发电子系统ESC330-D3（01073955/01073955-001）
外观

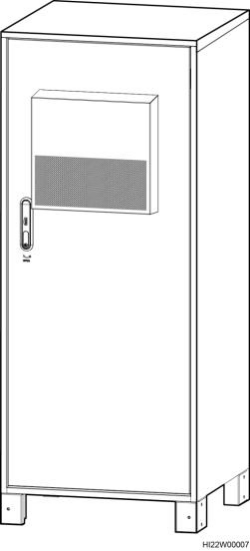

图3-31 ESC330-D3 的外观
内部结构

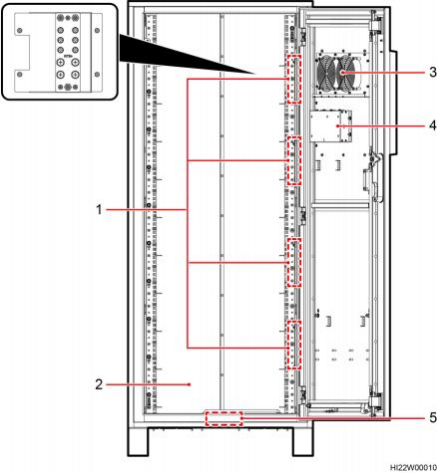

图3-32 ESC330-D3 的内部结构
（1）电池铜排 （2）电池安装空间 （3）风扇
（4）TCUC （5）接地排
技术指标
表3-18 ESC330-D3 的技术指标
项目 | 说明 |
电池柜 | 温控： l 散热：直通风散热 l 温控电功率：最大 40W（风扇 2×20W） l 温控控制板：TCUC 外形尺寸（高×宽×深）：1600mm×650mm×750mm |
项目 | 说明 |
| 重量： l <110kg（带包装） l <100kg（不带包装） 安装方式：落地安装/楼顶安装/靠墙安装 维护方式：前维护 走线方式：下进下出 |
电池安装空间 | l ESC330-D3(01073955)：最大支持 10 组 ESM-4850A1 l ESC330-D3(01073955-001)：最大支持 8 组 ESM-4850A1 |
工作温度 | 0℃~+40℃ |
运输温度 | -40℃~+70℃ |
存储温度 | -40℃~+70℃ |
工作湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m（在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃) |
噪声等级 | 满足 GR487 要求，噪声声压≤65dB@1.5m（环境温度 45℃时） |
防护等级和工作 环境 | IP34 ，B 类环境 |
其他要求 | l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求 |
