通信电源MTS9514A-AM2003

MTS系列产品（ multiple telecommunication system）为无线通信站点提供户外物理 工作环境、安全系统和监控组网的整体解决方案，集成了户外机柜、温控设备、通信  电源、监控、网管系统、交直流配电、防雷等功能，并为用户预留足够的安装空间。  配合华为锂电2.0产品支持57V恒压输出，支持温控扩容，支持叠加57V室内刀片。

MTS是一系列高效、智能、一体化站点、57V拉远供电解决方案。

产品特点如下：

●     高效站点

–     电池休眠

–     温控节能

–     高效整流模块

●     智能化站点

–     IP 、GPRS、带内组网

–     智能温控管理

●     一体化站点

–     配电模块化配置

 MTS9514A-AM2003

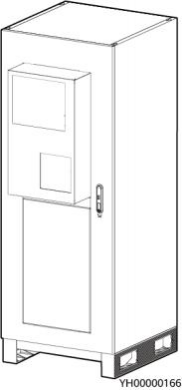

图 2-1 外观

表 2-1 机柜说明

C口 说明

●   B类环境：指不受控环境，即温湿度不受控的房间内或一般的室外环境，包括只有简单遮 蔽，如遮阳棚，湿度偶然会达到100％的情况。

●   C类环境：指海洋上环境，或者污染源附近的陆地室外和只有简单遮蔽的环境。污染源附近  是指距离盐水（如海洋、盐水湖）3.7公里，距离冶炼厂、煤矿、热电厂等重污染源3公里， 距离化工、橡胶、电镀等中等污染源2公里，距离食品、皮革、采暖锅炉等轻污染源1公里。

●   D 类环境：指距离海洋500米内的环境。

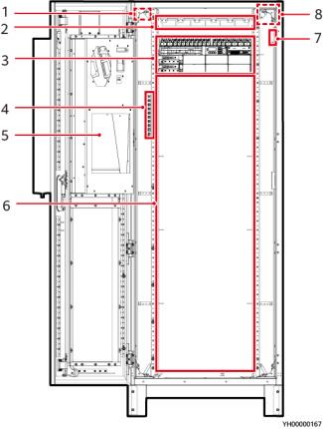

图 2-2 内部结构

（ 1 ）照明灯                              （2）走线架                               （3）电源插框

（4）接地排                              （5）空调PC3000D-2                （6）用户设备/电池安装空间

（ 7 ）门磁传感器                       （8）烟雾传感器
