操作步骤

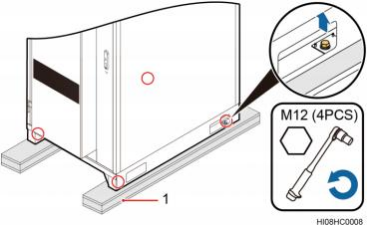

步骤 1   取出机柜安装孔的螺栓。

步骤 2   将机柜从栈板上移下。

图7-1  机柜栈板拆除示意图

（1）栈板

图中机柜和栈板样式仅供参考，具体结构以实物为准。

----结束

7.2 确定安装孔位

操作步骤

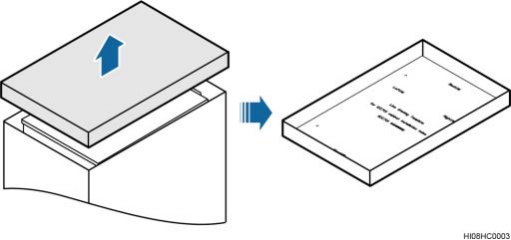

步骤 1   取下机柜包装盒顶盖，翻转到内侧，即可看到划线模板，如下图所示。

图7-2  取下划线模板

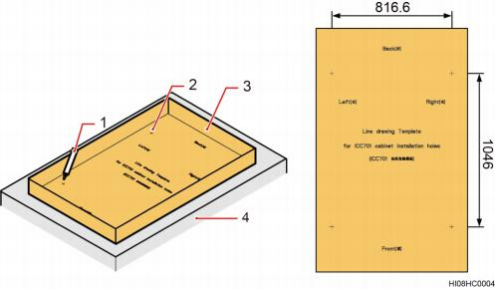

步骤 2   根据取下的划线模板标定机柜安装孔位，如下图所示。（单位：mm）

图7-3  标定机柜安装孔位

（1）记号笔      （2）安装孔      （3）划线模板       （4）水泥地面

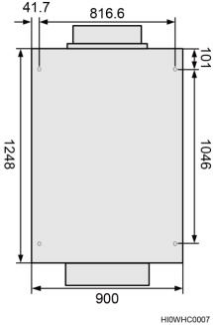

机柜轮廓和底座安装孔尺寸如下图所示。

图7-4  机柜轮廓与底座安装孔尺寸示意图

----结束

7.3 打孔并安装膨胀管

操作步骤

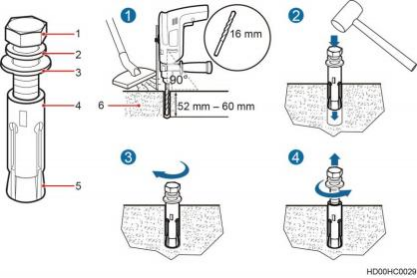

步骤 1   用冲击钻在水泥地面打孔，打孔深度在 52mm 至60mm 之间。

步骤 2   将膨胀螺栓略微拧紧，垂直放入孔中。用橡胶锤敲打膨胀螺栓直至膨胀管全部进入孔 内。

步骤 3   预拧紧膨胀螺栓。

步骤 4   拧出螺栓，取下弹垫和平垫。

图7-5  打孔并安装膨胀管

（1）M12 螺栓            （2）弹垫                （3）平垫

（4）膨胀管              （5）膨胀螺母            （6）水泥地面

----结束

7.4 吊装机柜

操作步骤

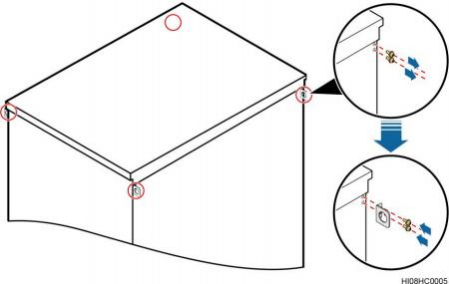

步骤 1   安装吊装片，如下图所示。

图7-6  吊装片安装示意图

步骤 2   在吊装片上绑扎缆绳，起吊机柜，如下图所示。

图7-7  吊装机柜示意图

步骤 3   拆除缆绳与吊装片。 步骤 4   装回螺丝。

----结束

7.5 放置并调平机柜

操作步骤

步骤 1   将机柜移动到水泥地面，使机柜安装孔对准水泥地面安装孔位。

步骤 2   将水平尺放置在机柜上，观察水银的位置。

步骤 3   若水银不在中间位置则机柜处于不水平状态，需要在机柜和水泥地面之间，加入调平 垫片进行调节。

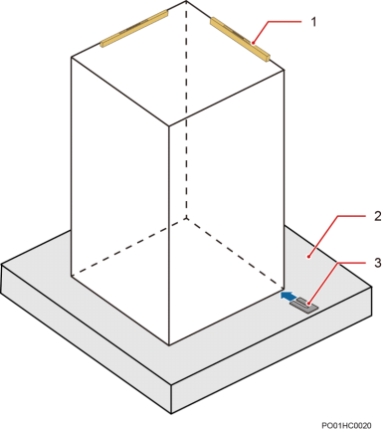

图7-8  调平机柜

（1）水平尺           （2）水泥地面             （3）调平垫片
