产品简介
TP482000B 是华为研发的第四代高可靠性、高性能的室内通信电源系统，主要为中心 机房设备提供 -48V 直流电源。TP482000B 包含了3 款组合柜，融合了交流配电、直 流配电、整流模块和监控单元，单柜最大容量可达 2000A。
TP482000B 支持并机方案，可采用同型号的多个组合柜并柜，也可以选配 TP483000D 的交流柜和直流柜并柜，以满足各种应用场景的需求。
表2-1 产品系列表
产品 | 型号 | 机柜类型 | 备注 |
TP482000B | TP482000B-N20C5 | 2000A 组合柜 | 支持柔性配电 |
TP482000B-L20B5 | 2000A 组合柜 | 支持柔性配电 |
TP481200B-N20C3 | 1200A 组合柜 | 支持柔性配电 |
TP483000D | TPA38401B-N20B1 | 400A 交流柜 | 可选，支持柔性配电 |
TPA38631B-N20B1 | 630A 交流柜 | 可选，支持柔性配电 |
TPD48202B-N20B1 | 2000A 直流柜 | 可选，支持柔性配电 |
TPD48302B-N20B1 | 3000A 直流柜 | 可选，支持柔性配电 |
2.2 产品特点
l 场景灵活
- 支持防静电地板安装、水泥地面安装
- 支持平滑演进到 10000A
- 支持线缆利旧的搬迁改造
l | 交流输入电压范围宽 |
l | - 50A 模块输入电压工作范围：85VAC～300VAC（相电压，176VAC 以下降 额输出） - 100A 模块输入电压工作范围：260VAC～530VAC（线电压，304VAC 以下 降额输出） 完善的蓄电池管理 可对铅酸、富液等蓄电池进行有效管理，延长蓄电池寿命。 |
l | 高密度 - 50A 整流模块密度高达 42.7W/inch3 - 100A 整流模块密度高达 25.4W/inch3 - TP482000B 单柜容量可达 120kW，最大支持并机到 600kW - TP481200B 单柜容量可达 72kW，最大支持并机到 360kW |
l | 高效率 整流模块效率高达 96%，功率因数值达 0.99。 |
l | 自主均流 整流模块采用先进的数字化均流技术，无需监控模块调控，整流模块间可以自动 |
l | 均流，均流不平衡度小于±5%。 智能休眠 系统电源可根据负载功率大小等条件，自动休眠整流模块，节能减排、提高可靠 性。 |
l | 实时监控 监控单元实时监控系统的运行参数，分析运行状态，并及时对故障上报告警。 |
l | 灵活接入网管 可通过 SNMP、HTTPS 、电总等多种协议，与动环网管、NetEco 网管或其他各种 网管通信，组网灵活。可实现远程管理，能够检测和控制电源系统的运行状态， 及时处理故障告警，无需人员值守。 |
l | 易操作 本地 LCD 显示，并提供 5 个按键操作，支持快速查看系统信息。 |
l | 故障隔离 整流模块具有故障隔离特性，单模块故障自动退出母线，不会影响其他模块工 |
l | 作。 易维护 |
l | 整流模块支持热插拔，简化安装操作，减少维护的时间，节省 OPEX。 高防护 - 内置直流防雷保护单元，防雷规格为差模 10kA/共模 20kA ，8/20us - 内置交流防雷保护单元，防雷规格为 20kA 标称雷击放电电流，40kA 最大雷 击放电电流，8/20us - 整流模块内置 5kA 防护能力、6kV 防护能力 - 信号端口满足对地差模 0.5kV/共模 1kV 要求 |
l 高可靠性
- 产品设计寿命 10 年，MTBF 50 万小时，失效率 2000FITs
- 整流模块支持三相无 N 线工作（100A 整流模块）
- 可使能缺相工作（100A 整流模块）
4.1 组合柜
TP482000B-N20C5
TP482000B-N20C5 组合柜的配置如图 4-1和表 4-1所示，电池支路和负载支路可根据 需求进行柔性配置。

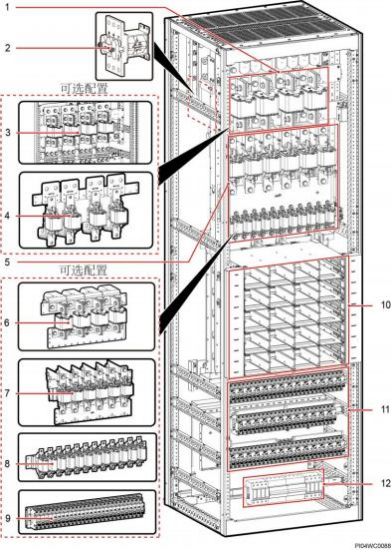

图4-1 TP482000B-N20C5 的配置
表4-1 TP482000B-N20C5 的配置
序号 | 名称 | 规格 | 备注 |
1 | 电池熔丝 | 单层：（NT4×2）×2 路 | 典型配置 |
2 | 接触器 | 3000A | 可选配置 |
3 | 电池熔丝 | 单层：NT4×4 路 | 可选配置 |
4 | 电池熔丝 | 单层：NT3×4 路 | 可选配置 |
5 | 负载熔丝 | l 单层：NT3×6 路 l 单层：NT00×12 路 | 典型配置 |
6 | 负载熔丝 | 单层：NT4×4 路 | 可选配置 说明 负载支路只能配置 1 层 NT4 熔丝，或者最 多可以配置 2 层 NT3/2/1/00 熔丝或空 开。 |
7 | 负载熔丝 | 单层：NT3×6 路 |
单层：NT2×6 路 |
单层：NT1×6 路 |
8 | 负载熔丝 | 单层：NT00×12 路 |
9 | 负载空开 | 单层：63A 空开×27 路 |
单层：125A 空开×18 路 |
10 | 整流模块 | 100A 模块×20PCS | 典型配置 |
11 | 整流模块输入空开 | 20A/3P 空开×20 路 | 典型配置 |
12 | 交流防雷器和交流防 雷空开 | l 防雷器：20kA/40kA×2 路 l 防雷空开：32A/4P×2 路 | 典型配置 |
L口说明
单层负载熔丝或空开的总容量不超过 360A。
TP482000B-L20B5
TP482000B-L20B5 组合柜的配置如图 4-2和表 4-2所示，电池支路和负载支路可根据 需求进行柔性配置。

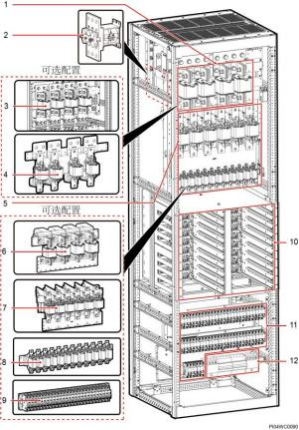

图4-2 TP482000B-L20B5 的配置
表4-2 TP482000B-L20B5 的配置
序号 | 名称 | 规格 | 备注 |
1 | 电池熔丝 | 单层：（NT4×2）×2 路 | 典型配置 |
2 | 接触器 | 3000A | 可选配置 |
3 | 电池熔丝 | 单层：NT4×4 路 | 可选配置 |
4 | 电池熔丝 | 单层：NT3×4 路 | 可选配置 |
5 | 负载熔丝 | l 单层：NT3×6 路 l 单层：NT00×12 路 | 典型配置 |
6 | 负载熔丝 | 单层：NT4×4 路 | 可选配置 说明 |
7 | 负载熔丝 | 单层：NT3×6 路 |
序号 | 名称 | 规格 | 备注 |
|
| 单层：NT2×6 路 | 负载支路只能配置 1 层 NT4 熔丝，或者最多可 以配置 2 层 NT3/2/1/00 熔丝或空开。 |
单层：NT1×6 路 |
8 | 负载熔丝 | 单层：NT00×12 路 |
9 | 负载空开 | 单层：63A 空开×27 路 |
单层：125A 空开×18 路 |
10 | 整流模块 | 50A 模块×40PCS | 典型配置 |
11 | 整流模块输入空开 | 32A/2P 空开×40 路 | 典型配置 |
12 | 交流防雷器和交流防 雷空开 | l 防雷器：20kA/40kA×2 路 l 防雷空开：32A/4P×2 路 | 典型配置 |
单层负载熔丝或空开的总容量不超过 360A。
TP481200B-N20C3
TP481200B-N20C3 组合柜的配置如图 4-3和表 4-3所示，电池支路和负载支路可根据 需求进行柔性配置。

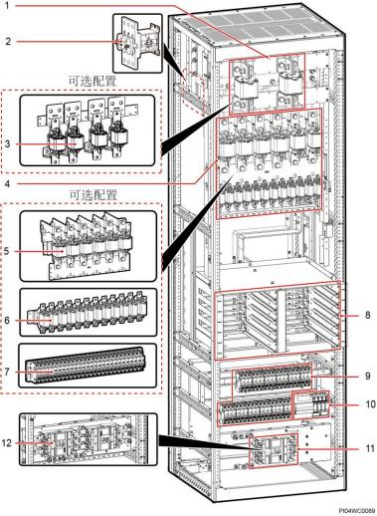

图4-3 TP481200B-N20C3 的配置
表4-3 TP481200B-N20C3 的配置
序号 | 名称 | 规格 | 备注 |
1 | 电池熔丝 | 单层：NT4×2 路 | 典型配置 |
2 | 接触器 | 1000A | 可选配置 |
3 | 电池熔丝 | 单层：NT3×4 路 | 可选配置 |
4 | 负载熔丝 | l 单层：NT3×4 路和 NT2 ×2 路 l 单层：NT00×12 路 | 典型配置 |
5 | 负载熔丝 | 单层：NT3×6 路 | 可选配置 说明 |
单层：NT2×6 路 |
序号 | 名称 | 规格 | 备注 |
|
| 单层：NT1×6 路 | 负载支路最多可以配置 2 层熔丝和 1 层空开， 或者最多 3 层空开。 |
6 | 负载熔丝 | 单层：NT00×12 路 |
7 | 负载空开 | 单层：63A 空开×27 路 |
单层：125A 空开×18 路 |
8 | 整流模块 | 100A 模块×12PCS | 典型配置 |
9 | 整流模块输入空开 | 20A/3P 空开×12 路 | 典型配置 |
10 | 交流防雷器和交流防 雷空开 | l 防雷器：20kA/40kA×1 路 l 防雷器空开：32A/4P×1 路 | 典型配置 |
11 | 交流输入空开 | 200A/3P 空开× 1 路 | 典型配置 |
12 | 手动切换开关 MTS | 200A/3P 空开×2 路 | 可选配置 |
