华为TP24600B-N16B1 通信电源
2.1 产品概述
TP24600B-N16B1 是室内通信电源系统，将交流电转换为稳定的直流电，主要为+24V 系列的通信设备进行供电。TP24600B-N16B1 最大输出电流是 600A，机柜外观如下图 所示。
图2-1 机柜外观
2.2 系统特点 l | 电压范围宽至 85VAC～300VAC |
l | 完善的电池管理功能 |
l | 完善的交、直流防雷设计 |
l | 提供一路 RS485/RS232 接口 |
l | 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管、动环网管或 第三方网管通信，组网灵活，可实现远程管理，无人值守 |
l | 支持 LCD 界面中英文显示、按键操作 |
l | 支持整流模块热插拔 |
l | 整流模块功率因数值达 0.99 |
2.3 系统配置
表2-1 系统配置
项目 | TP24600B-N16B1 |
交流输入制式 | 220/380V AC 三相四线 |
交流配电 | l 交流输入：100A/3P×1 l 交流输出：32A/3P×1 ，16A/1P×1 |
直流配电 | l 重要负载下电支路：63A/1P×2 ，32A/1P×2 ，10A/1P×2 l 次要负载下电支路：100A/1P×16，预留 2 路 100A 空开 l 电池支路：2×500A |
整流模块 | 最大可支持 10 个 R24/4850N1 |
最大输出电流 | 600A（最大负载电流 400A） |
监控单元 | SMU06D |
交流防雷 | 标称雷击放电电流 20kA ，最大雷击放电电流 40kA ，8/20us |
直流防雷 | 差摸 10kA，共模 20kA ，8/20us |

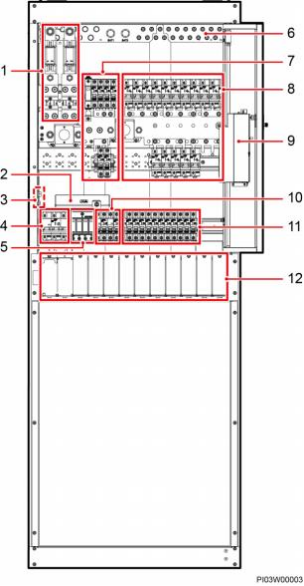

（1）电池熔丝 （2）N 接线排 （3）机柜接地排
（4）交流输入空开 （5）交流防雷器 （6）RTN-母排
（7）重要负载下电支路空开 （8）次要负载下电支路空开 （9）监控单元 SMU06D
（10）交流输出空开 （11）整流模块空开 （12）整流模块安装空间
3.2 整流模块
整流模块将输入的交流电转换成稳定的直流电。
外观
图3-2 整流模块外观
（1）电源指示灯 （2）告警指示灯 （3）故障指示灯
（4）拨销 （5）把手
