华为MTS9800B 通信电源 (MTS9802B-N20A1, MTS9802B-N20A2)

产品简介

MTS9802B-N20A1与MTS9802B-N20A2集交流输入、整流、直流配电为一体的机房大 电源系统。系统最大容量96kW，采用1U超高效整流模块和先进的监控单元，提供可    靠、高效节能、方便维护的直流电源供电解决方案。

表 2-1 产品系列

产品特点

●     场景灵活

–     支持配置太阳能机柜，实现机房叠光

–     支持配置逆变插框，实现逆变交流输出

–     支持防静电地板安装、水泥地面安装

–     支持与现网老旧电源平滑扩容

–     支持柔性配置配电框，满足不同负载供电需求

–     支持线缆利旧的搬迁改造

–     支持锂电池替代铅酸电池

●     交流输入电压范围宽

–     工作范围：85V AC~290V AC（模块输入电压，176V AC以下降额输出）

●     完善的蓄电池管理

可对锂电池、铅酸、富液电池等进行有效管理，延长电池寿命

●     高密度

–     整流模块密度高达25.4W/inch3

–     MTS9800B单柜容量可达96kW，最大支持并机到768kW

●     高效率

整流模块效率高达97%

●     自主均流

整流模块采用先进的数字化均流技术，无需监控模块调控，整流模块间可以自动 均流，均流不平衡度小于±5%

●     实时监控

监控单元实时监控系统的运行参数，分析运行状态，并及时对故障上报告警

●     灵活接入网管

可通过SNMP、 HTTPS、电总等多种协议，与动环网管、NetEco网管或其他各种 网管通信，组网灵活。可实现远程管理，能够检测和控制电源系统的运行状态， 及时处理故障告警，无需人员值守

●     易操作

–     MDU大屏显示，全触屏操作，支持快速查看系统信息

–     本地LCD显示，并提供4个按键操作，支持全场景系统设置

●     故障隔离

整流模块具有故障隔离特性，单模块故障自动退出母线，不会影响其他模块工作

●     易维护

整流模块支持热插拔，简化安装操作，减少维护的时间，节省OPEX

●     高防护

–     内置直流防雷保护单元，防雷规格为差模10kA/共模20kA ，8/20µs

–     内置交流防雷保护单元，防雷规格为20kA标称雷击放电电流，40kA最大雷击 放电电流，8/20µs

–     整流模块内置5kA防护能力

–     信号端口满足对地差模0.5kV/共模1kV要求

●     高可靠性

–     产品设计寿命10年， MTBF 50万小时，整机年失效率≤1%

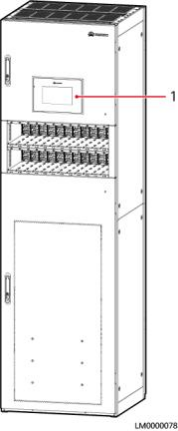

图 3-1 外观（ MTS9802B-N20A1 ）

（ 1 ）MDU显示屏

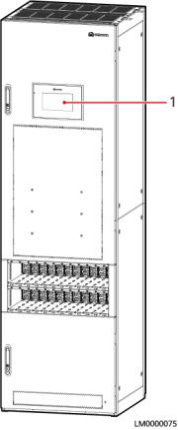

图 3-2 外观（ MTS9802B-N20A2）

（ 1 ）MDU显示屏
