华为MTS9600B 通信电源 (MTS9606B, 36kW) V100R002C20

华为MTS9600B 通信电源 (MTS9606B, 36kW) V100R002C20

本电源解决方案为接入网和汇聚机房提供供备电，包括电源柜、设备柜、电池柜。集 成了温控设备、通信电源、监控单元、交直流配电、防雷等功能，支持接入网管系    统，并为用户预留足够的安装空间。具备高效、智能化、模块化的特性。

●     MTS9606B-N20C1为标准版一体化电源柜，内置36kW eMIMO电源插框，单柜最 大可支持6组锂电池安装，并提供11U用户设备安装空间。

●     MTS9606B-N20C2为标准版一体化电源柜，可搭配电池柜使用；内置36kW

eMIMO电源插框，单柜最大可支持6组锂电池安装，并提供6U用户设备安装空 间。可扩容到14组锂电池场景。

●     MTS9606B-L20C1提供极简安装方案，典型场景为单柜安装；内置36kW eMIMO 电源插框，单柜最大可支持6组锂电池安装，并提供6U用户设备空间。

●     MTS9604B-N18B1为提供极简安装方案，典型场景为单柜安装；内置24kW     eMIMO电源插框，单柜最大支持3组铅酸电池安装，并提供8U用户设备空间。

●     设备柜MTS9600B-N20C1 、MTS9600B-D20C1，上下分仓设计，单柜可同时兼容 不同散热制式、不同尺寸的BBU。

●    锂电池柜ESC200-N3支持8组锂电池接入，单柜锂电池容量最大600Ah

机柜外观

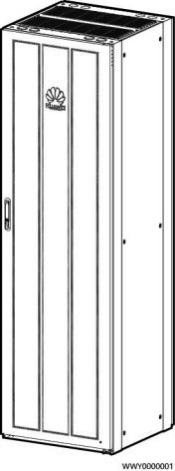

图 3-1 外观

3.2.1 MTS9606B-N20C1（01075337-002）

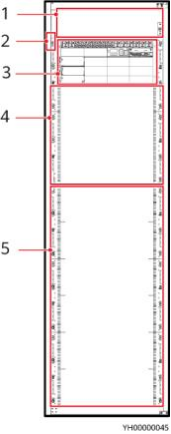

图 3-2 内部结构

（ 1 ）走线空间                          （2）接地排                             （3）ETP48600-C5A3 （01075357-003）

（4）用户设备安装空间             （5）电池安装空间

3.2.2 MTS9606B-N20C2（01075337-003）

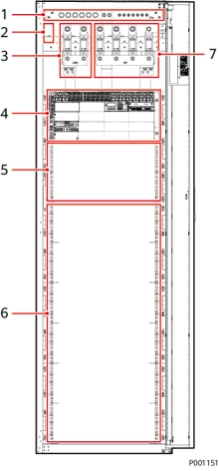

图 3-3 内部结构

（ 1 ）RTN+母排                        （2）接地排                              （3）直流负载熔丝

（4）ETP48600-C5A3                       （5）用户设备安装空间             （6）电池安装空间 （01075357-007）

（ 7 ）电池熔丝

3.2.3 MTS9606B-L20C1（01075338）

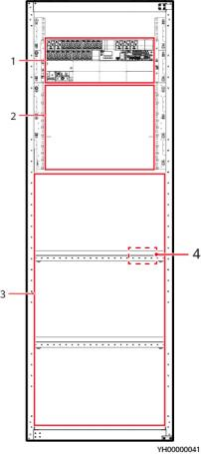

图 3-4 内部结构

（ 1 ）用户设备安装空间            （2）ETP48600-C5A3                       （3）ACDB380-125-3B （01075357-004）

（4）电池安装空间

3.2.4 MTS9604B-N18B1（01075546）

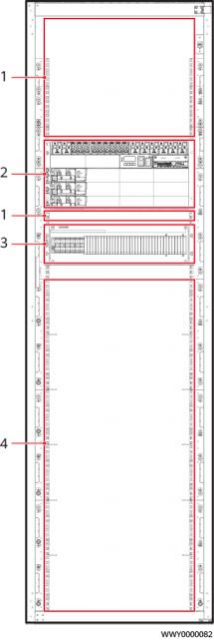

图 3-5 内部结构

（ 1 ）ETP48400-C4A3                       （2）用户设备安装空间             （3）电池安装空间 （01075323-006）

（4）电池温度传感器

3.2.5 MTS9600B-N20C1（21013192）

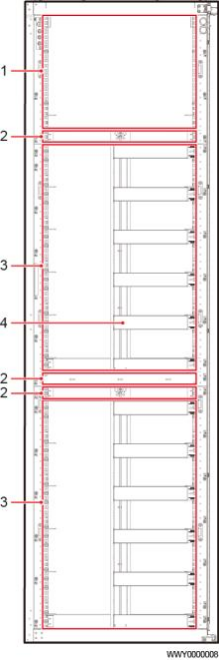

图 3-6 内部结构

（ 1 ）预留用户空间                   （2）DCDU/DCDB安装位置       （3）用户设备安装空间

（4）风道组件

3.2.6 MTS9600B-D20C1（01075339）

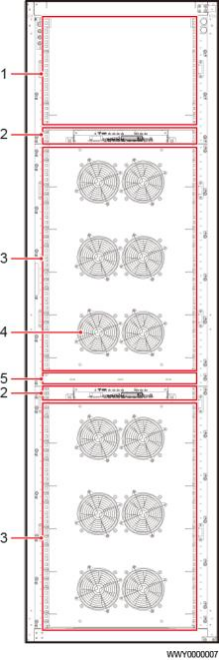

图 3-7 内部结构

（ 1 ）预留用户空间                   （2）TCUC/TCUE控制盒/                （3）用户设备安装空间 DCDU/DCDB安装位置

（4）风扇组件                          （5）DCDU/DCDB安装位置

3.2.7 ESC200-N3（01073899）

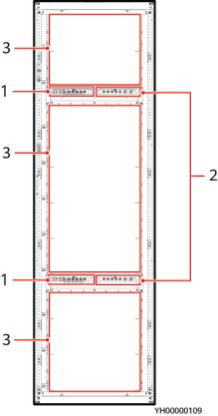

图 3-8 内部结构

（ 1 ）RTN+铜排                        （2）-48V铜排                          （3）电池安装空间
