华为ETP48400-C9A3 嵌入式电源
2.3 系统特点 l | 电压范围宽 85VAC～300VAC |
l | 完善的电池管理功能 |
l | 网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口 |
l | 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活 |
l | 支持 LCD 界面显示、按键操作 |
l 支持整流模块热插拔
l 整流模块功率因数值达 0.99
2.4 系统配置
ETP48400-C9A3 系统配置如下表所示。
表2-1 系统配置
项目 | 系统配置 |
插框 | l 3U 直流配电空间 l 1U 监控单元 l 2U 整流模块安装空间 l 3U 交流配电空间 |
配电单元 | l 交流配电：交流输入空开、交流输出空开 l 直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 |
整流模块 | 最大可配置 8 个 R4850N2 、R4850G2 、R4850S1 或 R4850N6 整流模块 |
监控模块 | SMU06C1 |
防雷器 | 交流防雷：标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20µs 直流防雷：差模 10kA，共模 20kA，8/20µs |
外观介绍
ETP48400-C9A3 外观如图 3-1所示。

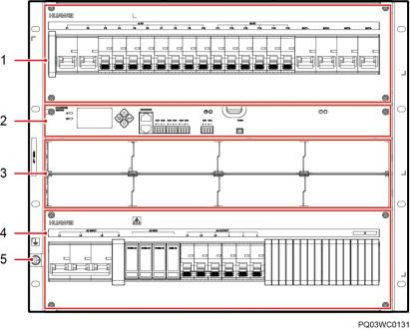

图3-1 ETP48400-C9A3 外观介绍
（1）直流配电单元 （2）SMU06C1 （3）整流模块安装空间
（4）交流配电单元 （5）接地螺丝
L口说明
插框出厂时，RTN+母排已默认与插框 PE 短接。
配电单元
直流配电单元如图 3-2所示，交流配电单元如图 3-3所示，配电规格如表 3-1所示。

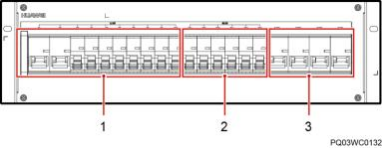

图3-2 直流配电单元
（1）LLVD 空开 （2）BLVD 空开 （3）电池空开

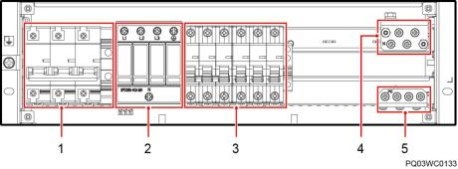

图3-3 交流配电单元（无盖板）
（1）交流输入空开及端子 （2）交流防雷器 （3）交流输出空开
（4）N 接线排 （5）PE 排
表3-1 配电规格
项目 | 配电规格 |
输入制式 | 220/380VAC 三相四线 |
交流配电 | l 交流输入空开：1 路 100A/3P l 交流输出空开：1 路 63A/3P，3 路 32A/1P |
直流配电 | l BLVD 空开：2 路 63A/1P ，2 路 32A/1P ，2 路 16A/1P l LLVD 空开：2 路 80A/1P ，2 路 63A/1P ，6 路 32/1P |
电池支路 | 4 路 125A/1P 空开 |
3.2 整流模块
整流模块是将输入的交流电转换成稳定的直流电。

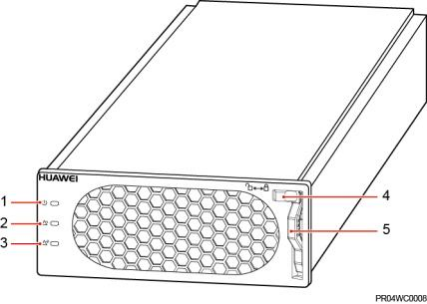

图3-4 外观
（1）电源指示灯 （2）告警指示灯 （3）故障指示灯
（4）拨销 （5）把手
