华为ETP48400-C9A2 嵌入式电源
产品说明
华为ETP48400-C9A2 嵌入式电源 型号说明 ETP48400-C9A2 的型号说明如图 2-1所示。

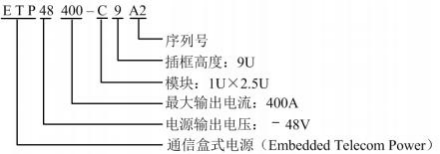

图2-1 型号说明
l 支持 WEB 界面操作 l 支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙 语、俄语、德语、土耳其语等 l 支持整流模块、监控模块热插拔 l 超高效整流模块效率最高达到 98%，高效整流模块效率最高达到 96%，标效整流 模块效率最高达到 94% l 整流模块功率因数值达 0.99 外观介绍 ETP48400-C9A2 外观如图 3-1所示。

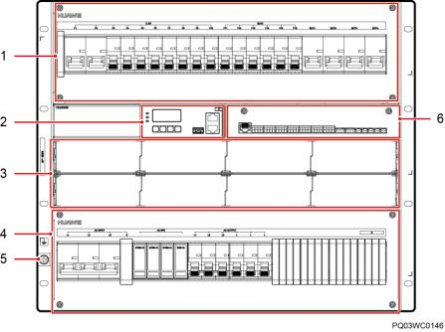

图3-1 ETP48400-C9A2 外观介绍
（1）直流配电单元 （2）SMU02B （3）整流模块安装空间 （4）交流配电单元 （5）接地螺丝 （6）UIM02C
L口说明
直流配电单元如图 3-2所示，交流配电单元如图 3-3所示，配电规格如表 3-1所示。

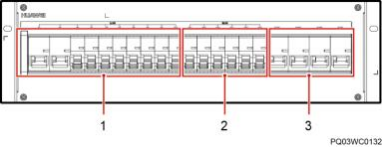

图3-2 直流配电单元
（1）LLVD 空开 （2）BLVD 空开 （3）电池空开

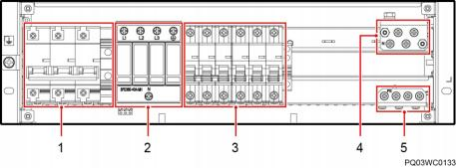

（1）交流输入空开及端子 （2）交流防雷器 （3）交流输出空开 （4）N 接线排 （5）PE 排
|
