华为ETP48400-C4B1 嵌入式电源

华为ETP48400-C4B1 嵌入式电源

2.1 产品概述

ETP48400-C4B1是嵌入式电源系统，将交流电转为直流电，支持-48V以及-57V恒压输 出给设备供电。ETP48400-C4B1最大容量为24kW，支持新建站点供电以及存量站点   扩容改造场景。

系统特性：

●    分路计量管理：每个空开支持电流、功率、能耗等数据的检测与上报。

●    差异化备电管理：每个空开支持独立下电管理，支持多种下电模式（电压模式、 电量模式、容量模式、时间模式、定时下电模式、免责时段不备电模式）。

●    智能空开用途管理：空开可以按用途进行管理，空开用途可配置为“自定义负     载”、“BLVD负载”、“LLVD1-4负载”、“功率级联接口”、“直流油机”、 “太阳能”、“锂电池”、“铅酸电池”、“其他”。

●    智能空开容量可定义：根据实际接入的负载需要的电流大小设置空开容量（可设 置范围：3A-额定容量）。

●    智能空开高温保护：当支路空开内部温度过高时， 空开产生高温保护告警，自动 断开。

●    远程管理：支持远程控制空开上下电。

2.2 外观介绍

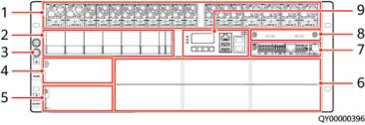

图 2-1 ETP48400-C4B1

（ 1 ）直流输出支路（上层）     （2）直流输出支路（下层预      （3）接地螺丝 留）

（4）交流模块安装位置             （5）交流输入模块安装位置      （6）整流模块安装位置

（ 7 ）用户接口模块UIM05D1     （8）通信扩展模块安装位置      （9）监控模块SMU02C
