华为ETP48400-C3B5 嵌入式电源

华为ETP48400-C3B5 嵌入式电源

2.1 产品概述

ETP48400-C3B5是嵌入式电源系统，将交流电转为直流电，支持-48V以及-57V恒压输 出给负载设备供电。电源最大容量为24kW，适用于新建站点供电以及存量站点扩容改 造场景。

2.2 产品介绍

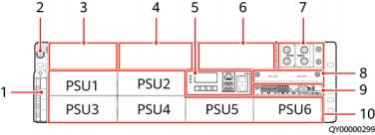

图 2-1 ETP48400-C3B5 外观

（ 1 ）标签                                 （2）接地螺丝                           （3）交流输入模块安装位置

（4）LLVD空开安装位置           （5）监控模块SMU02C                    （6）BLVD空开安装位置

（ 7 ）电池接线端口                   （8）通信扩展模块NIM01C3/      （9）用户接口模块UIM05B1 CIM02C安装位置

（10）整流模块R4850G2/      R4850G5/R4875G5安装位置

3.1 监控模块 SMU02C（02312MML-009）

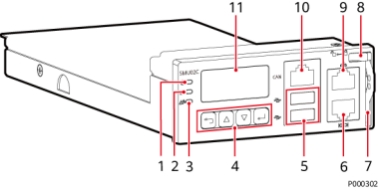

图 3-1 SMU02C 外观

（ 1 ）运行指示灯                       （2）次要告警指示灯                 （3）重要告警指示灯

（4）按键                                （5）USB接口（该端口支持安   （6）通信口RS485/RS232 全保护机制）

（ 7 ）把手                                 （8）拨销                                 （9）通信口FE

（ 10）通信口CAN                               （ 11 ）液晶显示屏
