华为ETP48300-C6D2 嵌入式电源
产品说明
华为ETP48300-C6D2 嵌入式电源 2.1 产品概述 ETP48300-C6D2 是盒式电源系统，给-48V DC 系列的通信设备供电，最大输出电流 为 300A。
2.2 型号说明 ETP48300-C6D2 的型号说明如图 2-1所示。

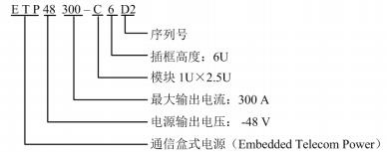

图2-1 ETP48300-C6D2 型号说明
3.1 外观介绍 ETP48300-C6D2 外观如图 3-1和图 3-2所示。

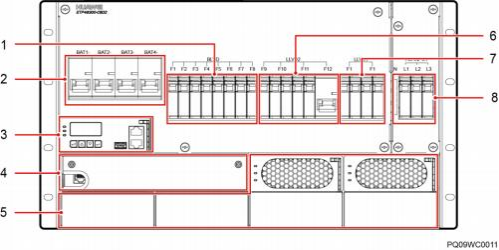

图3-1 ETP48300-C6D2 外观（前视图）
（1）重要负载支路 （2）电池空开 （3）SMU02B （BLVD）空开 （4）UIM02C（盖板后） （5）整流模块安装 （6）次要负载支路 2 空间 （LLVD2）空开 （7）LLVD1 空开 （8）交流输入空开

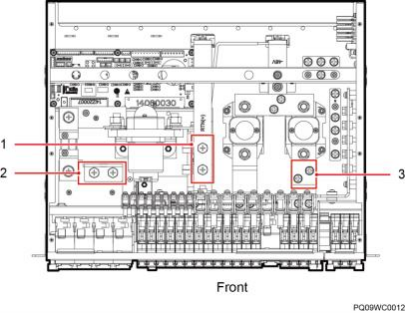

图3-2 ETP48300-C6D2 内部结构（俯视图、无盖板）
（1）RTN+接线端子 （预留） （2）电池负极接线端子 （预留） （3）LLVD1 负极接线 |
