华为ETP48200-C11A1 嵌入式电源
产品说明
华为ETP48200-C11A1 嵌入式电源 2.1 产品概述 ETP48200-C11A1 是盒式电源系统，给-48V DC 系列的通信设备供电，最大输出电流 为 200A。

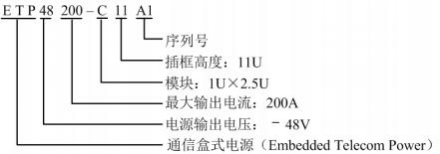

2.2 型号说明 ETP48200-C11A1 的型号说明如图 2-1所示。
图2-1 型号说明

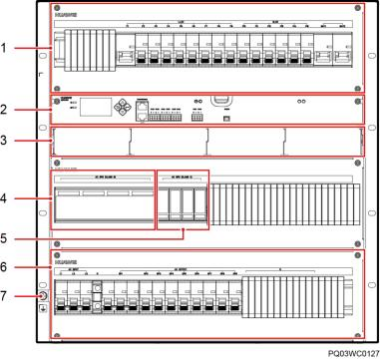

l 整流模块功率因数值达 0.99 3.1 内部结构 ETP48200-C11A1 的内部结构如图 3-1所示。
图3-1 ETP48200-C11A1 内部结构图
（1）直流配电单元 （2）SMU06C1 （3）整流模块安装空间 （4）B 级防雷器 （5）C 级防雷器 （6）交流配电单元
插框出厂时，RTN+母排已默认与插框 PE 短接。

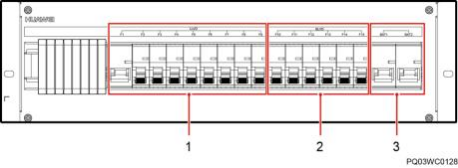

ETP48200-C11A1 直流配电单元如图 3-2所示，交流配电单元如图 3-3所示，配电规格 如表 3-1所示。 图3-2 ETP48200-C11A1 直流配电单元
（1）LLVD 空开 （2）BLVD 空开 （3）电池空开

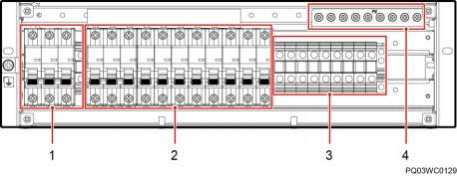

图3-3 ETP48200-C11A1 交流配电单元
（1）交流输入空开和端子 （2）交流输出空开 （3）交流输出 N 接线端子 （4）交流输出 PE 排
|
