华为ETP48200-C5B8嵌入式电源
产品说明
华为ETP48200-C5B8嵌入式电源 2.1 产品概述 ETP48200-C5B7 、ETP48200-C5B8 是盒式电源系统，给-48V DC 系列的通信设备供 电。ETP48200-C5B7 最大输出电流为 180A，ETP48200-C5B8 最大输出电流为 120A。
2.2 系统特点 l 电压范围宽 160VAC～280VAC l 完善的电池管理功能 l 网络化设计，提供一路 COM 接口、一路 RS485/RS232 接口 l 支持华为网管协议和电总协议，可与华为 NetEco 网管、M2000 网管或第三方网管 通信，组网灵活，可实现远程管理，无人值守 l 支持 LCD 界面显示、按键操作 l 支持整流模块热插拔 l 整流模块功率因数值达 0.99
图3-2 直流配电单元
（1）LLVD 空开 （2）BLVD 空开 （3）电池空开

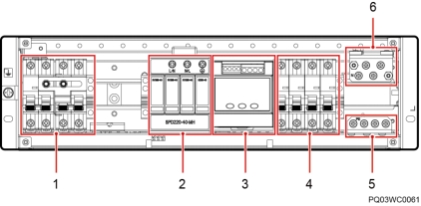

图3-3 交流配电单元（无盖板）
（1）交流输入空开 （2）交流防雷器 （3）智能电表 （4）交流输出空开 （5）PE 排 （6）N 接线排
|
