2.1 产品概述

ETP48200-C5A1 、ETP48200-C5A3 是盒式电源系统，给-48V DC 系列的通信设备供 电，最大输出电流为 200A。

2.2 型号说明

ETP48200-C5A1 、ETP48200-C5A3 的型号说明如图 2-1所示。

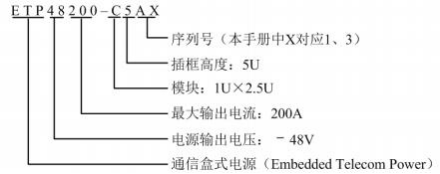

图2-1  型号说明

l  支持 LCD 界面显示、按键操作

l  支持 WEB 界面操作

l  支持用户界面多语言功能，如英语、中文、意大利语、法语、西班牙语、葡萄牙 语、俄语、德语、土耳其语、日语等

l  支持整流模块、监控模块热插拔

l  整流模块功率因数值达 0.99

外观介绍

ETP48200-C5A1 外观图如图 3-1所示。ETP48200-C5A3 外观图如图 3-2所示。

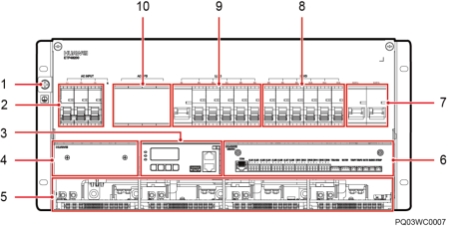

图3-1 ETP48200-C5A1 外观图

（1）接地螺丝            （2）交流输入空开          （3）监控模块

（4）电池强制上电开关    （5）整流模块安装空间      （6）用户接口模块 （在盖板后面）

（7）电池空开            （8）BLVD 空开            （9）LLVD 空开

（10）交流防雷器

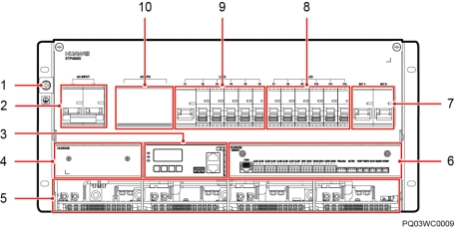

图3-2 ETP48200-C5A3 外观图

（1）接地螺丝           （2）交流输入空开            （3）监控模块

（4）电池强制上电开关   （5）整流模块安装空间        （6）用户接口模块 （在盖板后面）

（7）电池空开           （8）BLVD 空开               （9）LLVD 空开

（10）交流防雷器
