华为ETP48200-C2B1 嵌入式电源

华为ETP48200-C2B1 嵌入式电源

产品简介

ETP48200-C2B1为嵌入式电源系统，将交流电转换为直流电，支持-48V DC制式以

及-57V DC制式恒压输出给通信设备供电。 ETP48200-C2B1最大支持12kW输出功率。

产品特性

●    分路计量管理：每路空开支持电流、功率、能耗等数据的检测与上报。

●    差异化备电管理：每个空开支持独立下电管理，支持多种下电模式（电压模式、 电量模式、容量模式、时间模式、高温下电模式、定时下电模式、免责时段不备 电模式）。

●    智能空开用途管理：空开可以按用途进行管理，空开用途可配置为“自定义负

载”、“BLVD负载”、“其他绿色48V输入”、“风能”、“温控”、“其他非   绿色48V输入”、“功率级联接口”、“直流油机”、“太阳能”、“锂电池”、 “铅酸电池”。

●    智能空开容量软件可定义：支持空开过流保护点设置，可根据线缆情况设置空开 容量（可设置范围：3A~额定容量）。

●    智能空开接线检测：规避线缆接触异常引起的线缆碳化、起火等故障风险。

●    远程管理：每路智能空开支持远程控制上下电。

●    整流模块防盗：整流模块防盗功能开启后，整流模块不可在其他插框中使用，需 通过离线服务器解锁后方可使用。

●    智能削峰，站点免市电改造：负载峰值由市电和电池协同供电，降低站点业务峰 值负载对市电输入容量的需求，减少市电容量扩容所需投资。

●    智能错峰，释放站点潜能：电网自适应调整，充分利用峰谷电价差，降低站点用 电开销。

●    叠光：节能降碳，降低用电成本，提供持续用电，避免市电不稳定时影响系统运 行。

内部结构

图 2-2 ETP48200-C2B1 内部结构图（正视图）

（ 1 ）负载空开及预留安装空间   （2）电池空开（智能空开）      （3）接地螺丝 （智能空开）

（4）交流输入模块安装空间      （5）整流模块安装空间             （6）用户接口模块UIM05D1

（ 7 ）通信扩展模块安装空间      （8）监控模块SMU02C

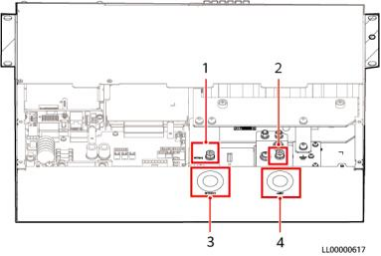

图 2-3 ETP48200-C2B1 内部结构图（后俯视图）

（ 1 ）RTN+（用于扩展配电）                             （2）-48V（用于扩展配电）

（3）RTN+出线孔                                              （4）-48V出线孔
